Karakteristik
- Ki fèt pou sistèm optik satelit
- Lajè ranje frekans opere: 45-2150MHz
- Ekselan linearite ak plat
- Lajè ran de pouvwa D' optik
- Sèvi ak 1-debaz yon sèl-mòd fib segondè pèt retounen
- Sèvi ak aparèy aktif anplifikatè GaAs
- Ultra faible bri teknoloji
- Bati-nan CWDM Sèvi ak High lineyè PD
- Konstwi -nan fonksyon optik AGC
Spesifikasyon
|
Paramèt optik |
TERR+SAT-IF Paramèt |
||
|
Responsablite (A/W) |
Pi gran pase oswa egal a 0.9 |
Gamme frekans |
45 ~ 2150MHz |
|
Resevwa pouvwa optik |
-18-+3 -10-0 (AGC) |
Flatness |
±1.5 |
|
Pèt retou optik |
Pi gran pase oswa egal a 45 |
Izolasyon kwa polarizasyon
|
-25dB min (950 ~ 2150MHz) |
|
Resevwa longèdonn (nm) |
1510-1570 |
Izolasyon soti nan deyò |
-28dB min (950 ~ 2150MHz) -14dB min (40 ~ 806MHz) |
|
Konektè optik |
SC/APC |
One Stop Band Atténuation |
15dB min foumi pò @ 950MHz 15dB min Sat pò @ 806MHz |
|
Lòt Paramèt |
LHCP/RHCP |
14.0 ~ 15.0 Vdc |
|
|
Pwovizyon pou pouvwa |
DC-24V |
Dimansyon |
19"(L) x 5.5"(D) x 1.75"(H) |
|
Konsomasyon pouvwa (W) |
<6 |
Antre pouvwa |
110 ~ 240Vac 50/60Hz |
|
Dimansyon (mm) |
143x110x28.8 |
Enpedans Sòti |
75Ω |

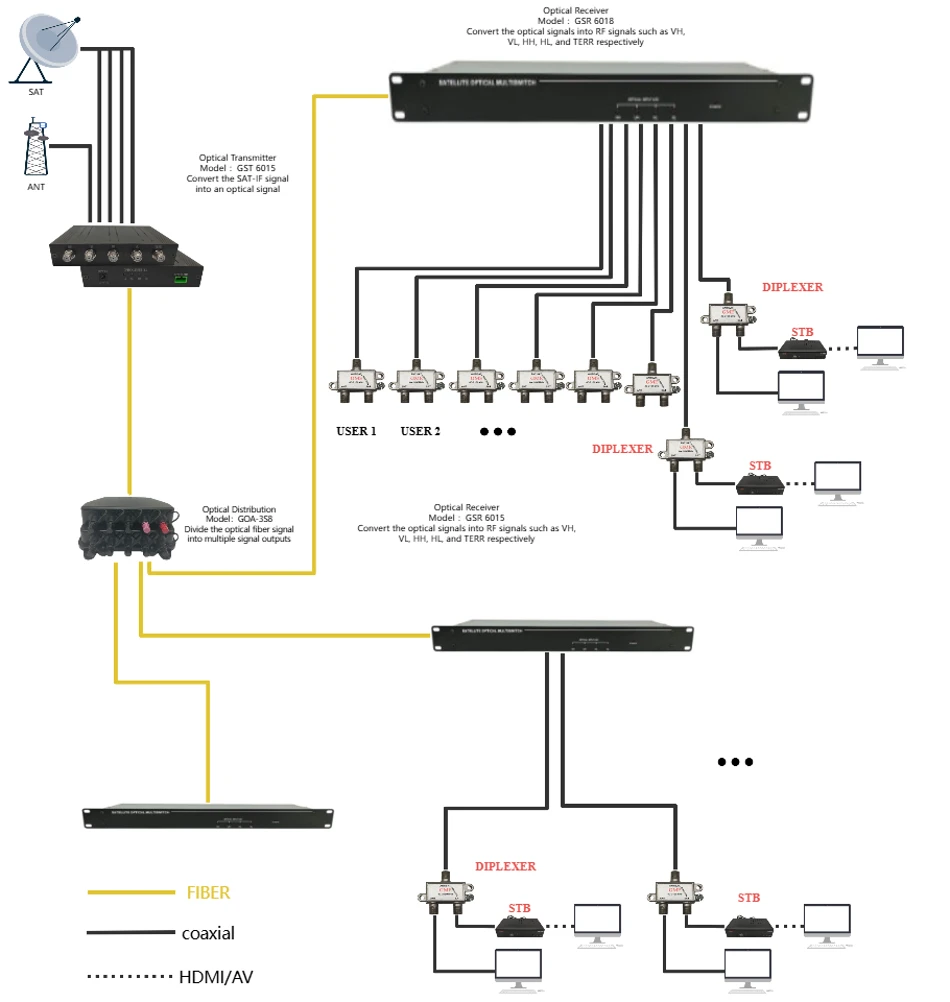

FTTB Multiswitch

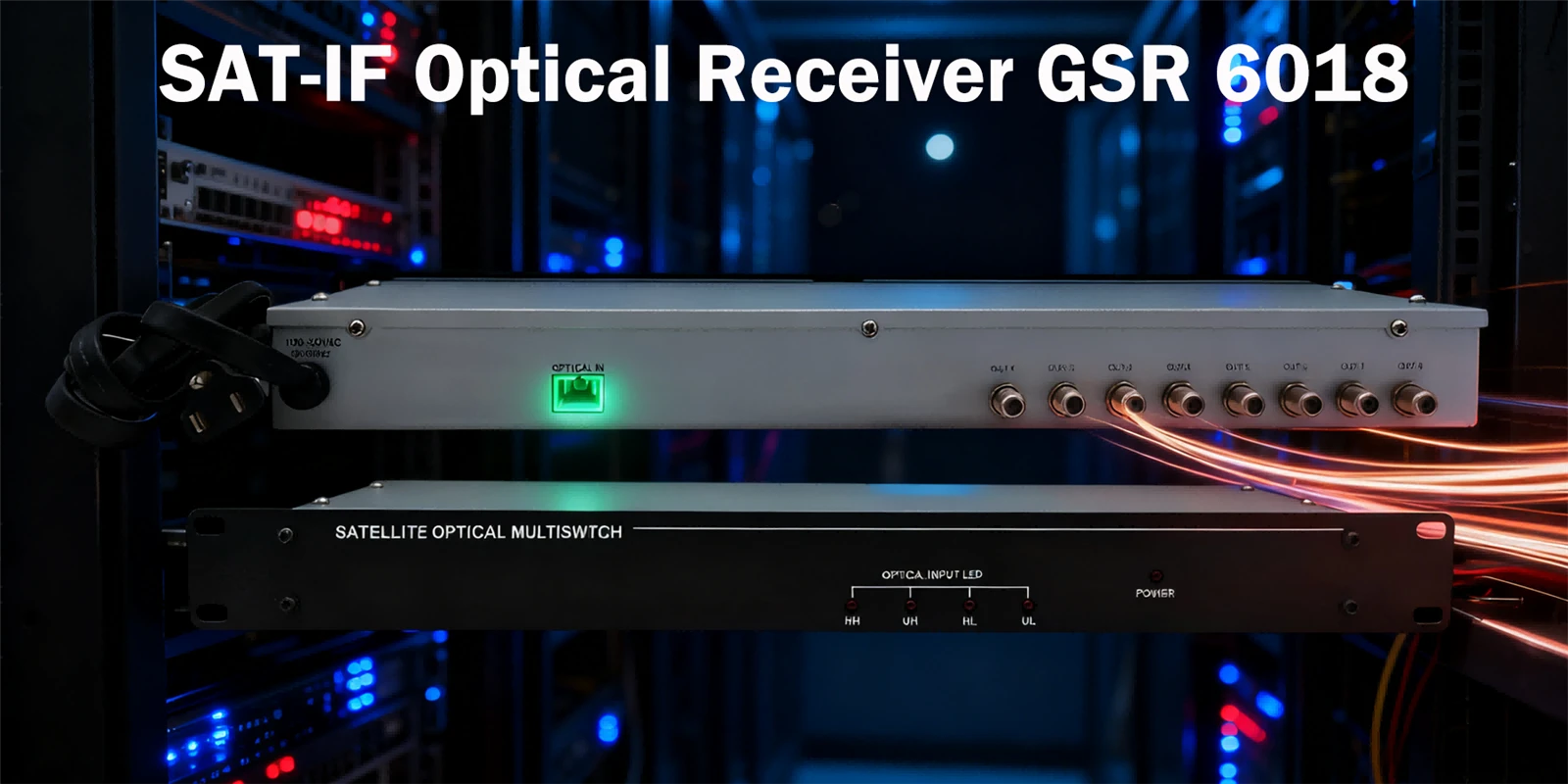

Yon reseptè optik SAT-IF se yon aparèy kle nan sistèm kominikasyon satelit, ki fèt pou resevwa siyal optik epi konvèti yo an siyal elektrik frekans entèmedyè satelit.
Aplikasyon
