Entwodiksyon:
Optik reseptè se pou televizyon dijital, fib nan kay la . machin sa a adopte segondè sansiblite optik k ap resevwa tib la . Fleksib aplikasyon entegrasyon, aplikasyon nan fib nan rezo a lakay .
Li se bati-an CWDM, apwopriye pou yon sèl-fib sistèm trip trip, CATV opere longèdonn 1550Nm, pase longèdonn 1270/1310/1490/1577Nm, ka fasilman konekte ONU nan EPON, GPON . xg (s) pon
- Jiska 20km distans transmisyon
- Siplemantè-ba bri
- Lajè dinamik k ap resevwa ranje pouvwa optik: nan PIN =-16, mer pi gran pase oswa egal a 36dB
- Aplikab XG (S) Pon, GPON, Epon, konpatib ak nenpòt ki teknoloji FTTX PON
- Ka sove yon gwo kantite resous pouvwa optik, anpil diminye pri a konfigirasyon rezo
- Nan 47 ~ 1000mhz Pleasant, tout ak karakteristik ekselan excartey (FL mwens pase oswa egal a ± 1dB)
- Ka metal, ofri pwoteksyon pou aparèy optoelectronic sansib
- Nivo pwodiksyon segondè, yo ka itilize pa anpil itilizatè
- Ba pouvwa konsome, pèfòmans segondè, pèfòmans segondè pri
- 6kv pwoteksyon vag sou tout pò
- Sipò pou 4 RF soti max
Spesifikasyon
|
CATV longèdonn |
1550 ± 10Nm |
Sòti rezistans RF |
75Ω |
|
|
Pon longèdonn |
1270/1310/1490/1577NM |
Pèt retounen pwodiksyon |
Mwens pase oswa egal a 14db |
|
|
Pouvwa opinyon optik |
-18-+2 dbm |
Pèt retounen optik |
Pi gran pase oswa egal a 55dB |
-9 DBM pouvwa opinyon optik, 60 chanèl PAL |
|
Optical AGC Range |
-12--2 dbm |
C/CSO |
Pi gran pase oswa egal a 55dB |
|
|
CATV pò opinyon optik |
SC/APC |
C/CTB |
Pi gran pase oswa egal a 55dB |
|
|
Pon optik reflete pò |
SC/PC |
M ' |
Pi gran pase oswa egal a 31dB |
-15 DBM Optical D 'pouvwa |
|
RF Connector |
Imperial F Kalite |
Antre vòltaj |
+12V |
|
|
Abitid |
47-1000 MHz |
Pouvwa dissipation |
Mwens pase oswa egal a 2W |
|
|
Etablisman |
Mwens pase oswa egal a ± 1.25dB |
Tanperati |
-10-+50 degre |
|
|
Nivo pwodiksyon RF (nan seri AGC) |
Pi gran pase oswa egal a 80dbuv |
Dimansyon |
73 × 60 × 23 (L × W × H) mm |
|
Lis modèl
|

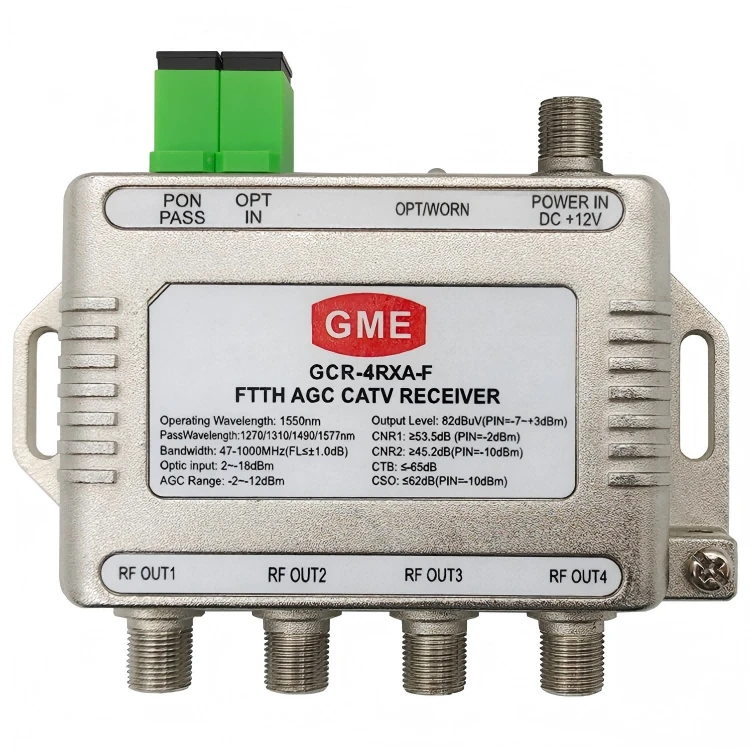

Modèl |
Pase longèdonn |
Reflete longèdonn |
Pase koòdone |
RF soti koòdone |
Dc-in |
|
Gcr -4 rxa-f |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/APC |
4 |
F-fi: 12v 300mA |
|

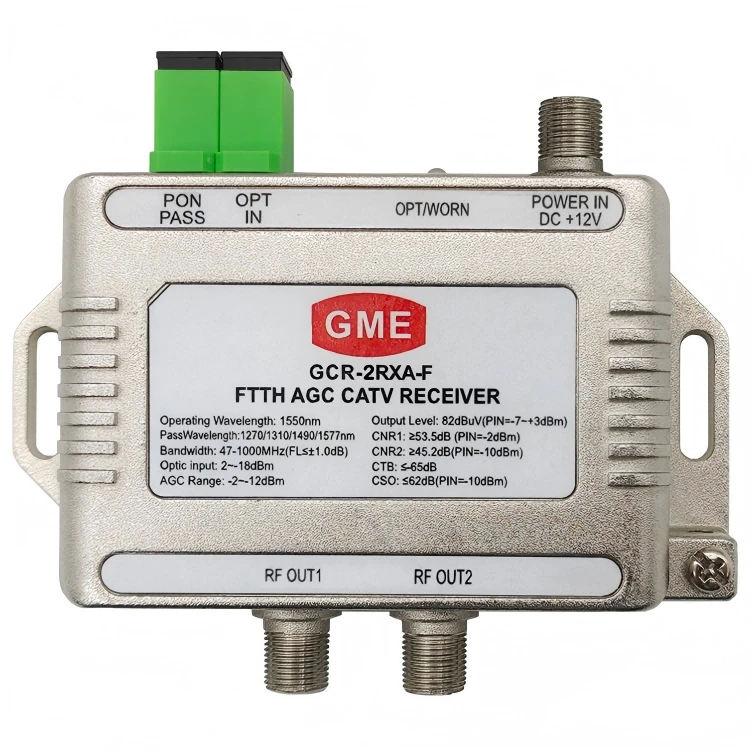

Gcr -2 rxa-f |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/APC |
2 |
F-fi: 12v 300mA |
|
Gcr-rxa-f |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/APC |
1 |
F-fi: 12v 300mA |
|
Gcr -4 rxu-f |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/UPC |
4 |
F-fi: 12v 300mA |
|
Gcr -2 rxu-f |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/UPC |
2 |
F-fi: 12v 300mA |
|
Gcr-rxu-f |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/UPC |
1 |
F-fi: 12v 300mA |
|
Gcr -4 rxa-d |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/APC |
4 |
Dc -005: 12v 300mA |
|
Gcr -2 rxa-d |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/APC |
2 |
Dc -005: 12v 300mA |
|
Gcr-rxa-d |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/APC |
1 |
Dc -005: 12v 300mA |
|
Gcr -4 rxu-d |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/UPC |
4 |
Dc -005: 12v 300mA |
|
Gcr -2 rxu-d |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/UPC |
2 |
Dc -005: 12v 300mA |
|
Gcr-rxu-d |
1550Nm ± 10nm |
1260Nm ~ 1500Nm 1575Nm ~ 1625Nm |
SC/UPC |
1 |
Dc -005: 12v 300mA |
