Deskripsyon
CT-SAW860 se yon modulatè odyo/videyo tout solid-eta ki bay yon modilasyon videyo ak pwodiksyon RF RF sou yon kanal fiks soti nan 54MHz jiska 860MHz.
SAW Filtered Audio Video Modulator aksepte videyo polarite estanda nan yon nivo 0.7-2.5 Vp-p soti nan sous videyo tankou yon reseptè satelit, demodulatè, kamera televizyon, jwè DVD oswa anrejistrè videyo.

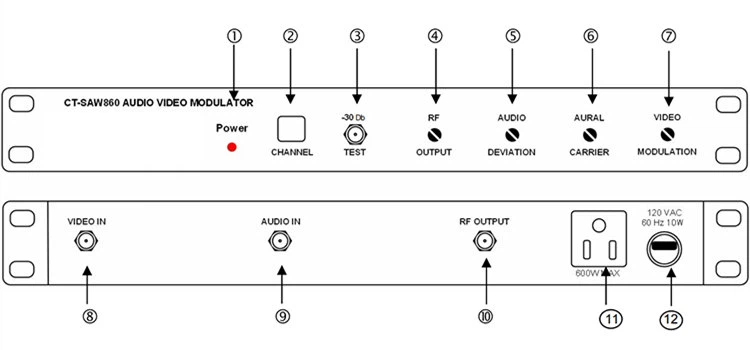

Inite a bay bon jan kalite videyo, koulè, ak siyal odyo sou nenpòt chanèl ki pa itilize nan yon sikwi fèmen MATV, SMATV, oswa CATV. Pou operasyon fasil, tout kontwòl nivo yo sitiye sou panèl la devan.
Spesifikasyon
|
Kote ki gen orijin: Guangdong, Lachin |
|
|
Nimewo Modèl: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Chèn pwodiksyon |
Televizyon VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Nivo Sòti |
+55 dBmV (minimòm) |
|
3. Sortie Nivo Range |
13 dB |
|
4. A/V konpayi asirans rapò |
-7dB pou -22dB |
|
5. Pèsistans yap ogmante jiska |
-60 dB anba a konpayi asirans videyo (@A/V konpayi asirans -15 dB, nivo pwodiksyon: +55dBmV) |
|
6. Frekans Presizyon / Estabilite |
± 5 KHz |
|
7. Enpedans Sòti |
75 Ohms |
|
8. Pèt Retounen Sòti a |
9 dB |
|
VIDEO |
|
|
1. Nivo Antre Videyo |
0.7 Vp-p minimòm @87.5% Modulation |
|
2. Diferans Gain |
<5% (10 to 90% APL) |
|
3. Faz diferans |
<5˚ (10 to 90% APL) |
|
4. Hum ak bri |
-60 dB @87.5% Modulation |
|
5. Vizyèl Carrier to Bri Rapò |
60 dB @4 MHz BW |
|
6. Repons Frekans |
±1.7 dB (30 Hz a 4.2 MHz) |
|
ODYO |
|
|
1. Nivo Antre |
0.8 Vp-p pou ±25 KHz Devyasyon |
|
2. Enpedans Antre |
600 Ohms dezekilib |
|
3. Pre-Anfaz |
75 µSec |
|
JENERAL |
|
|
1. Ranje Antre pouvwa |
120 VAC, 60 Hz |
|
2. Tanperati Fonksyònman |
32 ˚F ~ 122 ˚F |
|
3. Konektè |
Tout "F" Kalite |
|
MEKANIK |
|
|
1. Dimansyon |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Pwa |
4.3 liv |

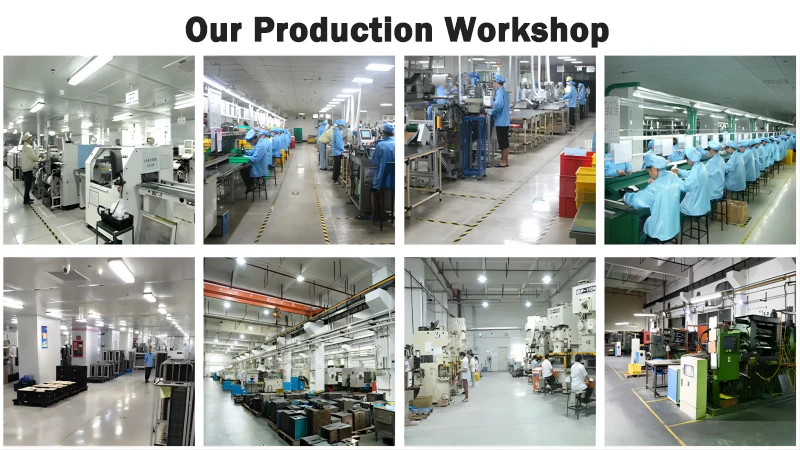

Goodmind Elektwonik (Shenzhen) Co, Ltd te etabli an 1992 ak yon kapital anrejistre 18 milyon dola ameriken. Faktori pwòp li yo sitiye nan Shenzhen e li gen plis pase 1000 anplwaye. Li se yon antrepriz gwo teknoloji ki entegre R&D, pwodiksyon, lavant ak sèvis, konpayi an espesyalize nan antèn / rezo kominikasyon / Bluetooth / AV Pwodwi pou Telefòn / Kay entelijan / Pwodwi pou Telefòn machin konpayi fabrikasyon pwofesyonèl. Faktori a entegre vètikal. Faktori a gen pwosesis plastik, metal Stamping, zenk mouri Distribisyon, SMT, DIP ak sant Asanble. Konpayi an gen gwo fòs finansye, ekip pwofesyonèl R&D, ekipman fabrikasyon ekselan ak manifakti mèg, epi li dedye a kreye bon kalite pwodwi pou kliyan yo.
Ki sa ki yon SAW Filtered Audio Video Modulator?
Yon SAW Filtered Audio Video Modulator se yon aparèy ki souvan itilize nan sistèm televizyon analòg pou difize siyal odyo ak videyo. Li anplwaye yon filtè Sifas Acoustic Wave (SAW) pou byen fòme ak filtre siyal la modulation, asire konfòmite ak estanda frekans espesifik ak diminye entèferans.
Ki jan yon SAW Filter travay nan kontèks sa a?
Yon filtè Sifas Acoustic Wave (SAW) se yon aparèy onn acoustic ki filtre ak trete siyal elektwonik nan frekans radyo. Nan modulator sa a, li ede rafine karakteristik frekans siyal odyo-videyo a, asire li rete nan spectre frekans yo deziyen an epi minimize entèferans.
Ki objektif yon filtè SAW nan yon modulatè odyo videyo?
Filtè SAW nan modulator la sèvi pou fòme ak filtre siyal la modulation. Li ede satisfè estanda frekans espesifik yo, anpeche entèferans ak chanèl adjasan yo, epi amelyore kalite jeneral siyal odyo-videyo transmèt la.
SAW Filtre Audio Video Modulator
A SAW (Surface Acoustic Wave) Filtered Audio Video Modulator se yon aparèy ki itilize nan sistèm televizyon analòg pou difize siyal odyo ak videyo. Li enkòpore yon filtè SAW, ki se yon aparèy vag acoustic, jisteman fòme ak filtre siyal la modulation. Sa a ede asire konfòmite ak estanda frekans espesifik ak diminye entèferans.
Èske kalite modulator sa a toujou enpòtan ak chanjman nan dijital difizyon?
Ak chanjman toupatou nan emisyon dijital, modilatè odyo-tradisyonèl analòg ak filtè SAW yo ap vin mwens komen. Sistèm difizyon dijital yo souvan itilize teknik ki pi avanse modulasyon ak kodaj.
Ki jan modulatè a adrese entèferans nan chanèl adjasan yo?
Filtè SAW la se yon enstriman pou diminye entèferans nan chanèl adjasan yo oswa siyal vle. Li asire ke siyal la modulation rete nan ranje frekans atribye ba yo, minimize risk pou yo entèferans.
FAQ
K: Èske yon SAW Filtered Audio Video Modulator ka okipe plizyè chanèl?
A: Wi, tou depann de konsepsyon li yo ak espesifikasyon, yon modulator ka okipe plizyè chanèl. Li enpòtan pou tcheke kapasite aparèy la epi asire konfòmite ak estanda emisyon rejyonal yo.
K: Kouman pou mwen asire konpatibilite ak estanda emisyon rejyonal yo?
A: Li esansyèl pou konsilte manifaktirè yo oswa founisè yo pou asire ke SAW Filtered Audio Video Modulator konfòme yo ak estanda difizyon espesifik ak règleman yo nan rejyon ou an.
K: Èske gen sipò kontinyèl pou antretyen ak amelyorasyon pou kalite ekipman sa a?
A: Kòm sistèm difizyon analòg yo disparèt, sipò pou antretyen ak amelyorasyon nan modulateur analòg tradisyonèl yo ka vin limite. Konsidere tranzisyon nan solisyon dijital pou-vivabilite alontèm.
