Deskripsyon

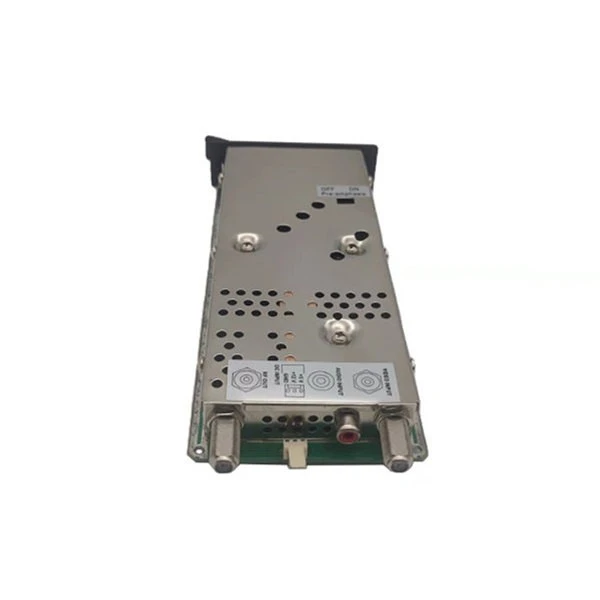

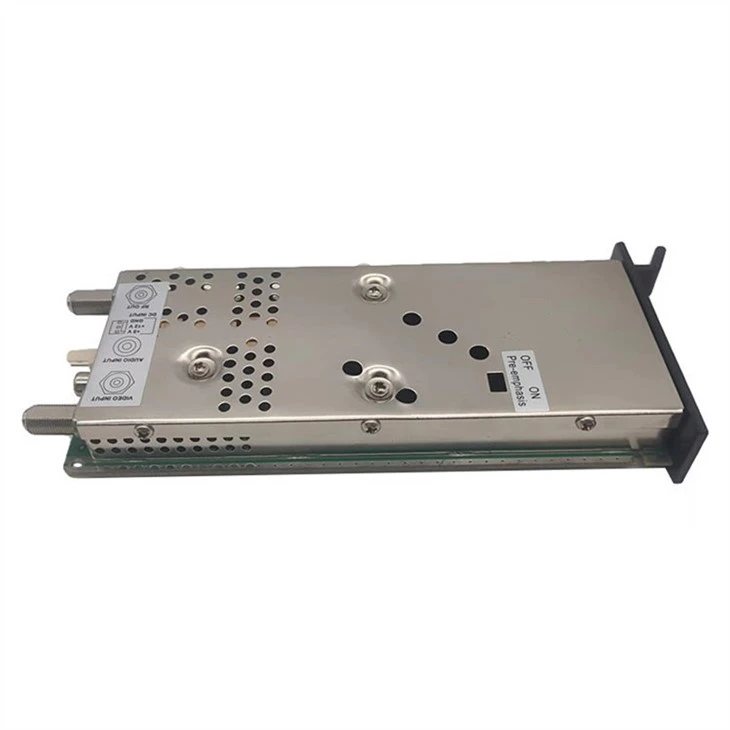

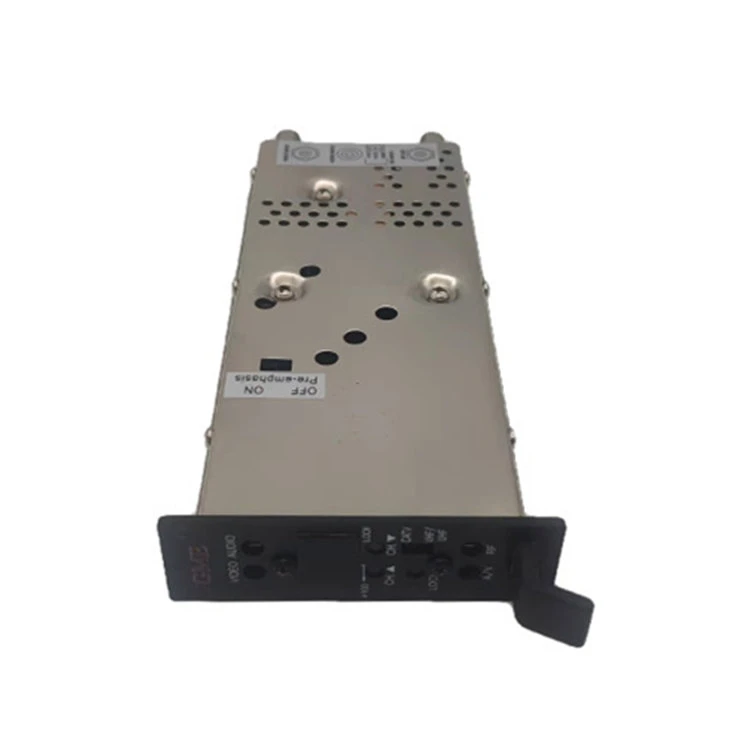

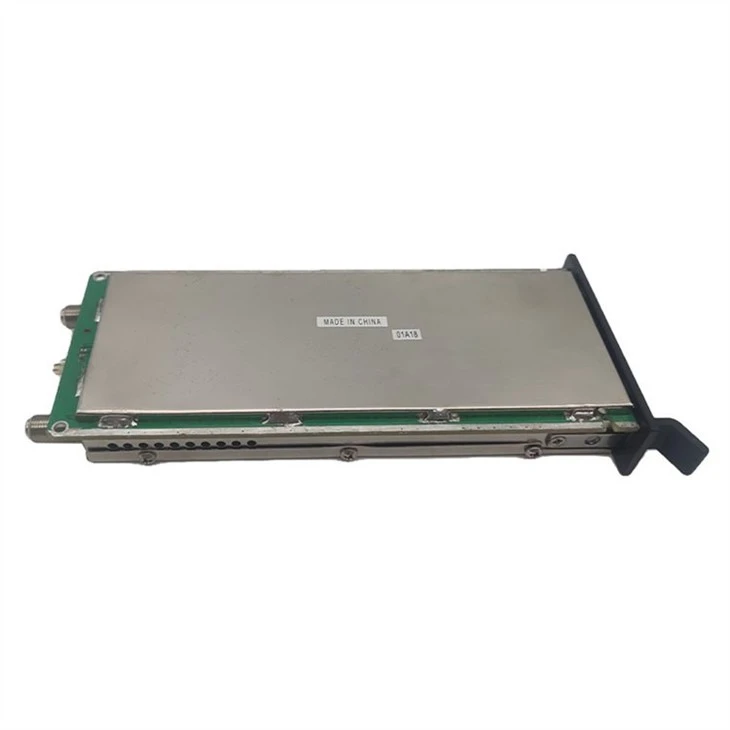

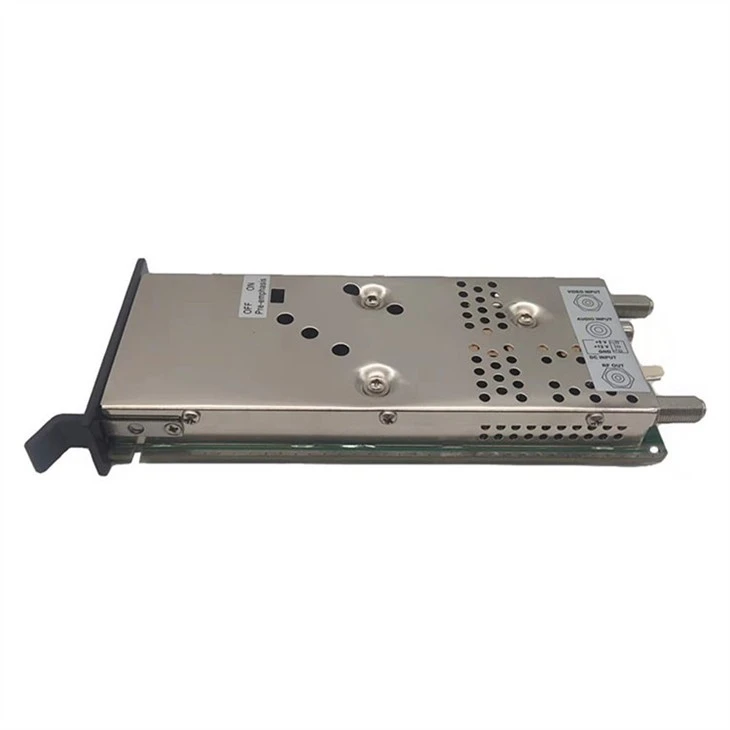

Modular Agile TV Channel Modulator MATCM-45 se yon mikwoprosesè kontwole redifizyon bon jan kalite, faz fèmen bouk sentèz, frekans ajil CATV / TV modulator televizyon. Konvèsyon an doub ak filtraj SAW siperyè bay konpatibilite chanèl adjasan ak pwodiksyon gratis. MATCM-45 a bay nivo pwodiksyon 45dB soti nan 50 a 864MHz ki gen ladan CATV ak frekans televizyon. Konfigirasyon kanalizasyon an ka chanje pa bouton monte/desann ki sou panèl devan an.
- Double heterodyne konvèsyon
- 45dBmV minimòm @ 50-864MHz
- Otomatik bann filtè divize pou rapò siperyè konpayi asirans ak bri
- SAW filtre
- Sipòte televizyon, CATV, frekans ak fonksyon fèmen
- FCC konpanse frekans ak anviwònman otomatik
- Pre-anfaz defèt switch aksesib nan panèl bò pou ensèsyon an nan konpoze siyal stereo BTSC.
Spesifikasyon
|
Kote ki gen orijin: Guangdong, Lachin |
|||
|
Nimewo Modèl: GDM-007 (MATCM-45) |
|||
|
ATIK |
TIPIK |
QCLIMIT |
KONDISYON TÈS |
|
RF SOTI |
|||
|
Gamme frekans |
|
|
54 - 864 MHz |
|
Offsets frekans FCC |
|
Otomatik |
+12.5KHz, +25KHz oswa Okenn jan sa nesesè pou chak chanèl +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Chèn pwodiksyon |
|
|
CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Nivo Sòti |
|
+45 dBmV Min. |
|
|
Kontwòl Nivo Sòti |
|
>10 dB |
|
|
Enpedans Sòti |
|
75 Ohm |
|
|
Foto Carrier Frekans |
|
65 KHz |
|
|
Inter - frekans transpòtè |
|
65 KHz |
|
|
P/S Rapò konpayi asirans |
|
-11 - -30dB Min. |
|
|
Chanèl adjasan Beat (-4.5MHz) |
|
-60 dB Min. |
Plis pase ranje kontwòl genyen |
|
Passband Flatness |
|
61.5 dB P/V Max. |
|
|
Espri - |
|
|
@Sortie Nivo Mete 45dBmV |
|
Nan Band |
|
-60 dB Min. |
A/V rapò @-15dBc |
|
Out of Band |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Seleksyon chanèl |
|
|
A/V rapò @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Distòsyon entèmodulasyon |
|
57 dBc Min. |
Vizyèl konpayi asirans @45dBmV |
|
3 Ton 920 Beat |
|
|
Pòtè fon @-15dBc Fa +3.58MHz @-17dBc |
|
FM rezidyèl |
<2 KHz |
|
Pik devyasyon @10KHz span |
|
CARRIER / BRI |
|
60dB Min. |
|
|
Pèt Retounen Sòti a |
|
-3 dB Min. |
@54 - 864MHz |
|
NAN METE |
|||
|
VIDEO |
|
|
|
|
Enpedans Antre Videyo |
|
75 ohm |
|
|
Max Videyo Pwofondè Modulation |
|
87.5% Min. |
Nivo Antre 0.8Vp-p |
|
Antre Videyo @87.5% Modulation |
|
1+0.4 , -0.3 Vp-p |
|
|
C/L Reta |
|
0±50 nsec |
Videyo 87.5% modulation, siyal tès ak TSG95 NTSC NTC7 cmpst. |
|
Diferans Dhase |
|
Mwens pase oswa egal a 5 degre |
Tès siyal ak TSG95 NTSC NTC7 cmpst. |
|
Pèt Retounen Antre Videyo |
|
-18 dB Min. |
Pou 4.2MHz |
|
ODYO |
|
|
|
|
Enpedans Antre Audio |
|
10 kohm |
Unblan |
|
Devyasyon Audio |
|
260mV RMS Max. |
@±25KHz PK iv/800Hz ton |
|
Odyo Pre-anfaz |
|
75 u Sek |
Bouton ON/OFF Chwazi |
|
JENERAL |
|||
|
Kalite Connector: VIDEO IN/RF OUT |
|
TIP F |
|
|
Kalite Connector: AUDIO IN |
|
TIP RCA |
|
|
Entrée pouvwa DC -t |
|
|
|
|
+12V / 280mA |
|
± 0.2 VDC |
|
|
+5V / 400mA |
|
± 0.2 VDC |
|
|
Tanperati Fonksyònman |
|
|
@ O degre A +50 degre |
|
Gwosè |
|
|
W (2.5CM) * H (8.9CM) * D (21.5) |
|
Pwa |
|
|
0.38Kg |
