Deskripsyon

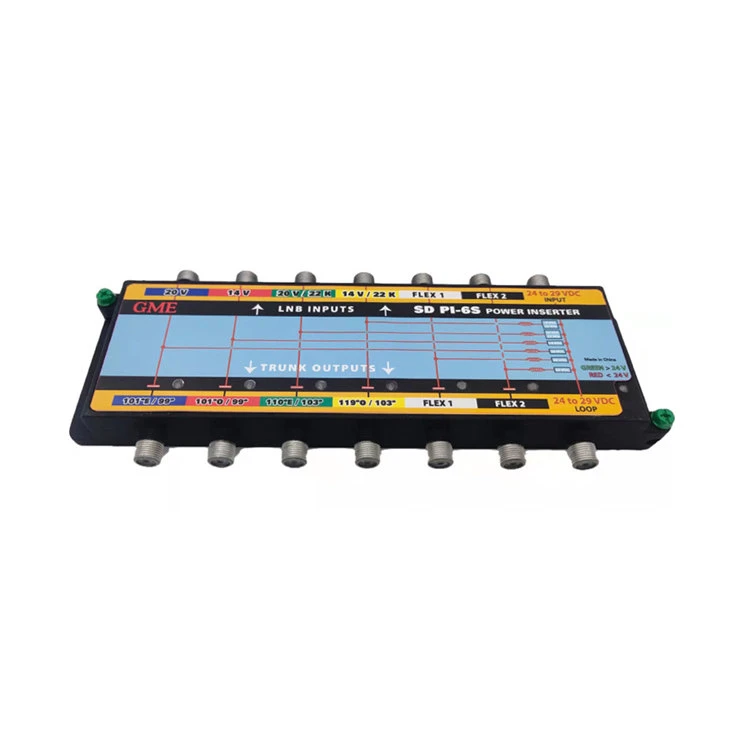

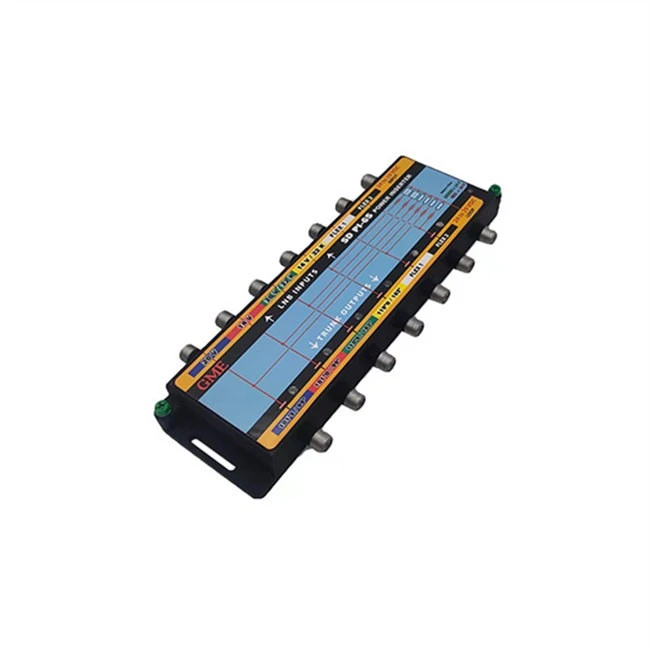

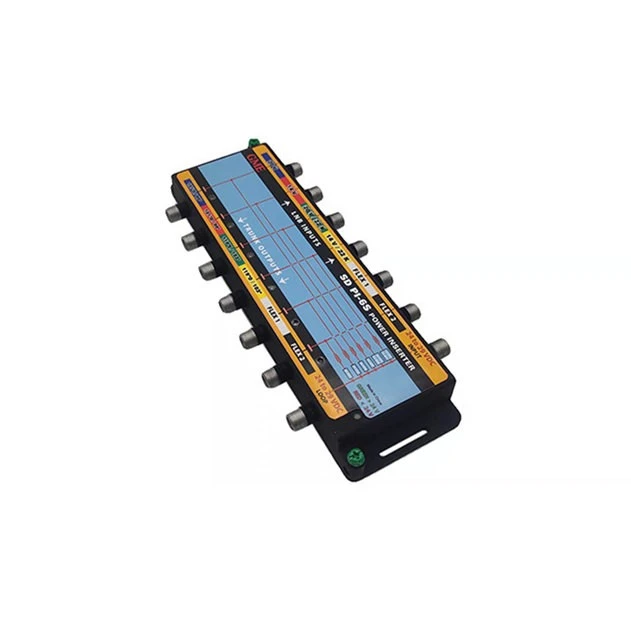

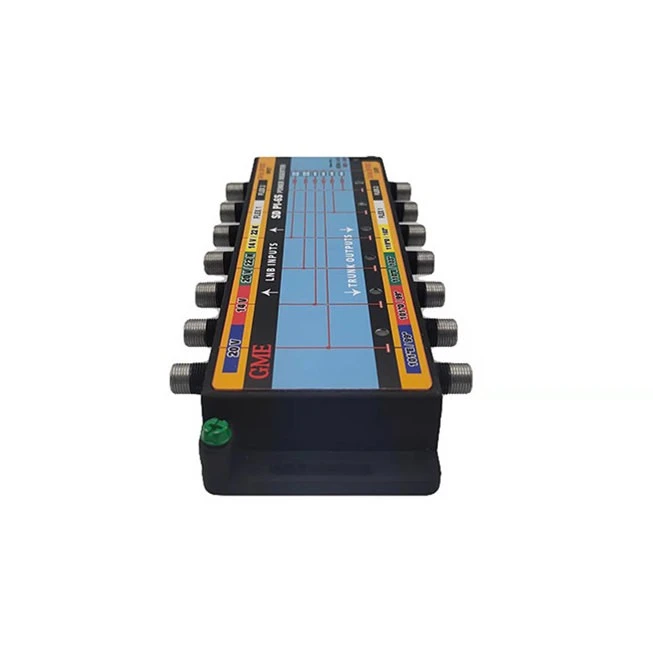

DirecTV Satellite Power Insert Polarite Locker
Modèl SDPI6S pouvwa yon DIRECTV SL5 LNB, polarite fèmen kat pwodiksyon plat yo epi li bay de pwodiksyon 20 V pou pouvwa LNB a 95º sou plat DTV66E ak yon polarite posib nan lavni. Anplifikatè ki mache ak liy yo ka mache ak pouvwa inserter la. Yon total de de amp DC ki disponib nan kout sikwi pwoteje transfòmatè pouvwa a.
Sitiyasyon
Siyal ki soti nan yon DIRECTV® (4) polarite SLSP-F SlimLine® plat ak SL5 LNB, DTV66E plat 95º ak yon posib 6th polarite yo obligatwa pou plizyè switch.
Solisyon
Modèl SD PI-6S pouvwa yon DIRECTV® SL5 LNB, polarite fèmen kat pwodiksyon plat yo epi li bay 20 V FLEX1 ak 13 V sou FLEX2 antre pou pouvwa LNB a 95º sou plat DTV66E oswa lòt LNBs.
Karakteristik
◆ DIRECTV SL5 Ka/Ku Pleasant 250 a 2150 MHz

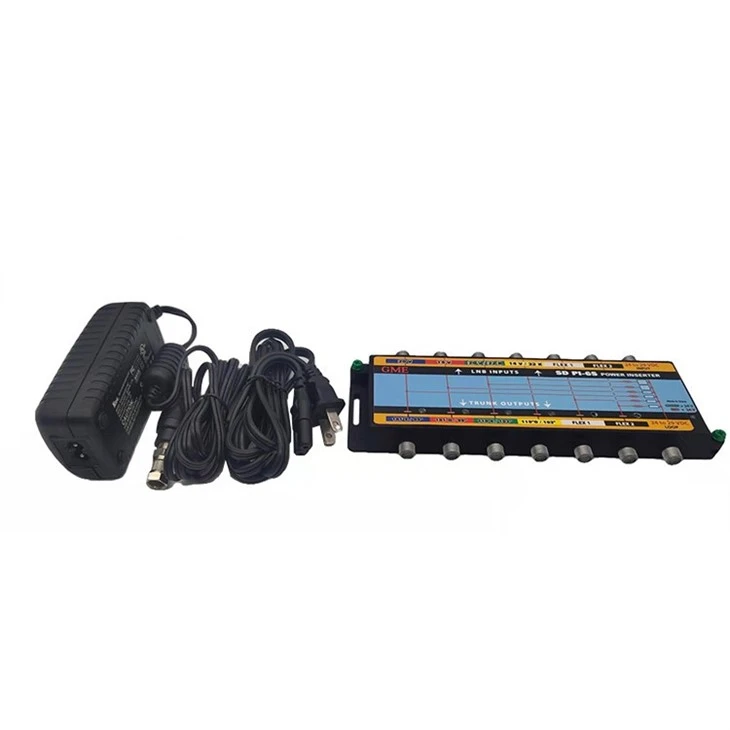

◆ Powered by PI-29 oswa PS242000A pouvwa adaptè
◆ Pouvwa SL5, SL3 ak LNB Worldview
◆ Ka kontra enfòmèl ant: 1 pous SCTE Andedan kay F Espas
◆ Voltage Nivo Meter bati nan WOUJ / VÈT
Spesifikasyon
|
Kote ki gen orijin: Guangdong, Lachin |
|||
|
Nimewo Modèl: GDINS-001 (SD PI-6S) |
|||
|
ATIK |
TIPIK |
QCLIMIT |
KONDISYON TÈS |
|
FREQ. RANJE |
|
|
250-2150 MHz |
|
PÈT ENTÈSYON |
|||
|
|
-1.0 dB |
-1.5 dB MAX |
250-2150 MHz |
|
AN KARANTÈN |
|||
|
ANT PÒ |
-40dB |
-35dB MIN |
250-2150 MHz |
|
PÈT TOUNEN |
|
|
|
|
Antre / SOTI |
-12dB |
-10dB MIN |
250-2150 MHz |
|
DC PWOVIDI ENTRES |
|||
|
PORT#1 (20V 101 degre & 99 degre) |
|
20±0.5 VDC |
@50-350 mA |
|
PORT#2 (14V 101 degre & 99 degre) |
|
13.5±0.5 VDC |
@50-350 mA |
|
PORT#3 (22KHz & 20V 110 degre & 103 degre) |
|
20±0.5 VDC (+22KHz) |
@50-350 mA |
|
PORT#4 (22KHz & 14V 119 degre & 103 degre) |
|
13.5±0.5 VDC (+22KHz) |
@50-350 mA |
|
PORT#5 (FLEX PORT1) |
|
20±0.5VDC |
@50-350 mA |
|
PORT#6 (FLEX PORT2) |
|
20±0.5VDC |
@50-350 mA |
|
Karakteristik siyal 22KHz |
|||
|
FREQ |
|
22±4KHz |
|
|
SIK DEVWA |
|
±50﹪ |
<24.0 VDC |
|
NIVO |
|
400mVp-p MIN |
> 24.0 VDC |
|
POUVWA ki ap dirije KOULÈ |
|
WOUJ |
|
|
KORESPONDAN A: |
|
VÈT |
|
|
Chanje pouvwa |
|
24V-29VDC |
Chanje pouvwa |
|
Antre |
|
100-240VAC / 50/60Hz |
TOUT PÒ |
|
SOTI |
|
24VDC/2.08A |
TOUT PÒ |
|
ENPEDANS |
|
75 OHM |
(6) SCTE ANDEDÒ F |
|
KONEKTOR |
|
"F"TIP FI |
|
|
KANTITE PÒ ENTRE / SOTI |
|
|
|
Konpayi Profile

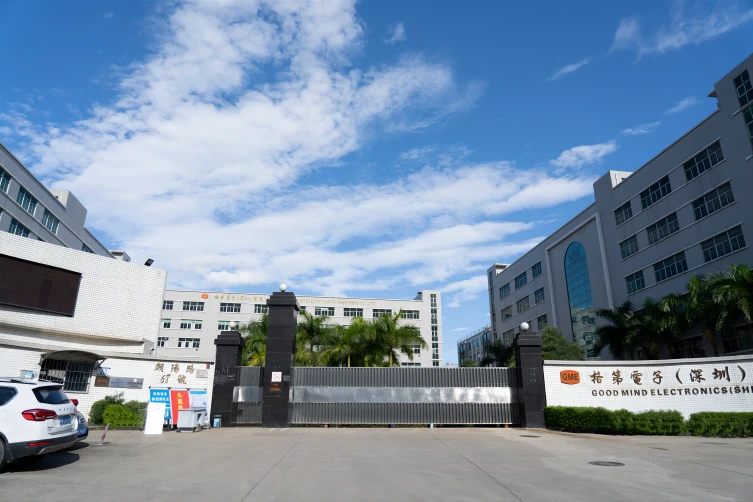

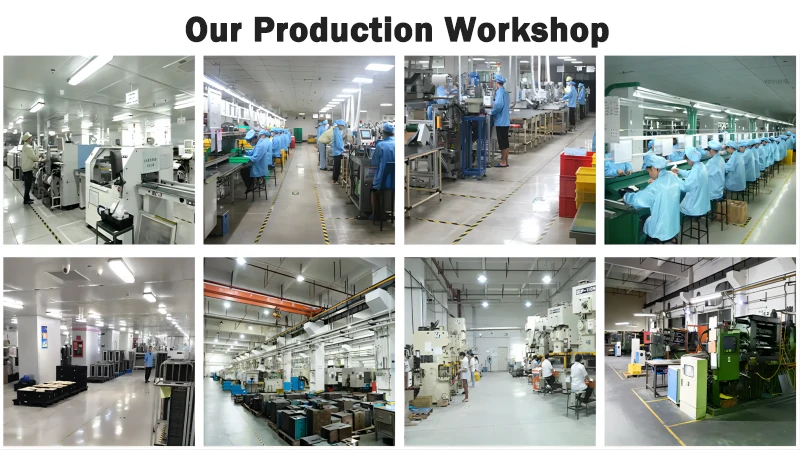

Goodmind Elektwonik (Shenzhen) Co, Ltd te etabli an 1992 ak yon kapital anrejistre 18 milyon dola ameriken. Faktori pwòp li yo sitiye nan Shenzhen e li gen plis pase 1000 anplwaye. Li se yon antrepriz gwo teknoloji ki entegre R&D, pwodiksyon, lavant ak sèvis, konpayi an espesyalize nan antèn / rezo kominikasyon / Bluetooth / AV Pwodwi pou Telefòn / Kay entelijan / Pwodwi pou Telefòn machin konpayi fabrikasyon pwofesyonèl. Faktori a entegre vètikal. Faktori a gen pwosesis plastik, metal Stamping, zenk mouri Distribisyon, SMT, DIP ak sant Asanble. Konpayi an gen gwo fòs finansye, ekip pwofesyonèl R&D, ekipman fabrikasyon ekselan ak manifakti mèg, epi li dedye a kreye bon kalite pwodwi pou kliyan yo.
Ki jan yon Satellite Power Insert travay?
Satellite Power Inserter konekte ant reseptè satelit la ak parabòl sa a. Li resevwa pouvwa nan reseptè satelit la atravè kab kowaksyal la epi li voye pouvwa sa a nan LNB a atravè menm kab la. Pouvwa sa a esansyèl pou LNB anplifye ak konvèti siyal satelit yo resevwa nan yon fòm ki ka itilize pou reseptè a.
Ki objektif yon Satellite Power Inserter?
Objektif prensipal yon Satellite Power Inserter se bay LNB pouvwa a, ki nesesè pou li fonksyone. San pouvwa a founi pa inserter a, LNB a pa ta kapab anplifye siyal yo fèb resevwa nan parabòl la.
Kouman pou mwen enstale yon Satellite Power Insert?
Enstalasyon yon Satellite Power Inserter se tipikman senp. Premyèman, dekonekte kab kowaksyal la nan reseptè satelit la. Lè sa a, konekte yon bout nan kab kowaksyal la nan pò a opinyon nan inserter la ak lòt bout la nan pò pwodiksyon an nan inserter la ki make "a LNB" oswa menm jan an. Finalman, konekte ekipman pou pouvwa inserter a nan yon priz kouran epi asire ke inserter pouvwa a ap resevwa pouvwa.
FAQ
K: Èske mwen ka itilize nenpòt Satellite Power Inserter ak sistèm satelit mwen an?
A: Li esansyèl pou itilize yon Satellite Power Insert ki konpatib ak sistèm satelit ou ak LNB. Asire w ke inserter la bay vòltaj kòrèk ak aktyèl LNB ou mande, paske lè w sèvi ak yon inserter enkonpatib ka domaje LNB la oswa lakòz bon jan kalite siyal pòv.
K: Èske yo ka itilize yon Satellite Power Inserter deyò?
A: Pandan ke Satellite Power Insert yo tipikman fèt pou itilize andedan kay la, gen modèl ki enpèmeyab ki disponib ki ka itilize deyò. Si ou bezwen enstale inserter la deyò, asire w ke ou itilize yon patiraj ki enpèmeyab oswa yon kouvèti pou pwoteje li kont eleman yo epi anpeche domaj dlo.
K: Ki kote mwen ka achte yon Satellite Power Insert?
A: Satellite Power Insert yo disponib pou achte nan men divès detay elektwonik, magazen sou entènèt, ak founisè ekipman satelit. Asire ou ke ou chwazi yon vandè ki gen bon repitasyon epi verifye ke inserter la konpatib ak sistèm satelit ou anvan ou fè yon achte.
