Apèsi sou pwodwi a
GCA 6051-YZ anplifikatè optik itilize byen -èrbyòm segondè-pèfòmans -itèrbium ko-dope fib doub-rekouvèt ak lazè ponp ki ba. Li gen yon konsepsyon sikwi serye ak konsepsyon efikas dissipation chalè. Pouvwa maksimòm pwodiksyon total machin nan ka rive nan +36dBm, epi li sipòte jiska 32 pwodiksyon, ak switch optik opsyonèl, CWDM, ak deteksyon RF. Li bay SNMP pwotokòl rezo jesyon lojisyèl ak jesyon rezo WEB, apwopriye pou transmisyon anplifye nan en 1550nm siyal optik nan rezo FTTH.

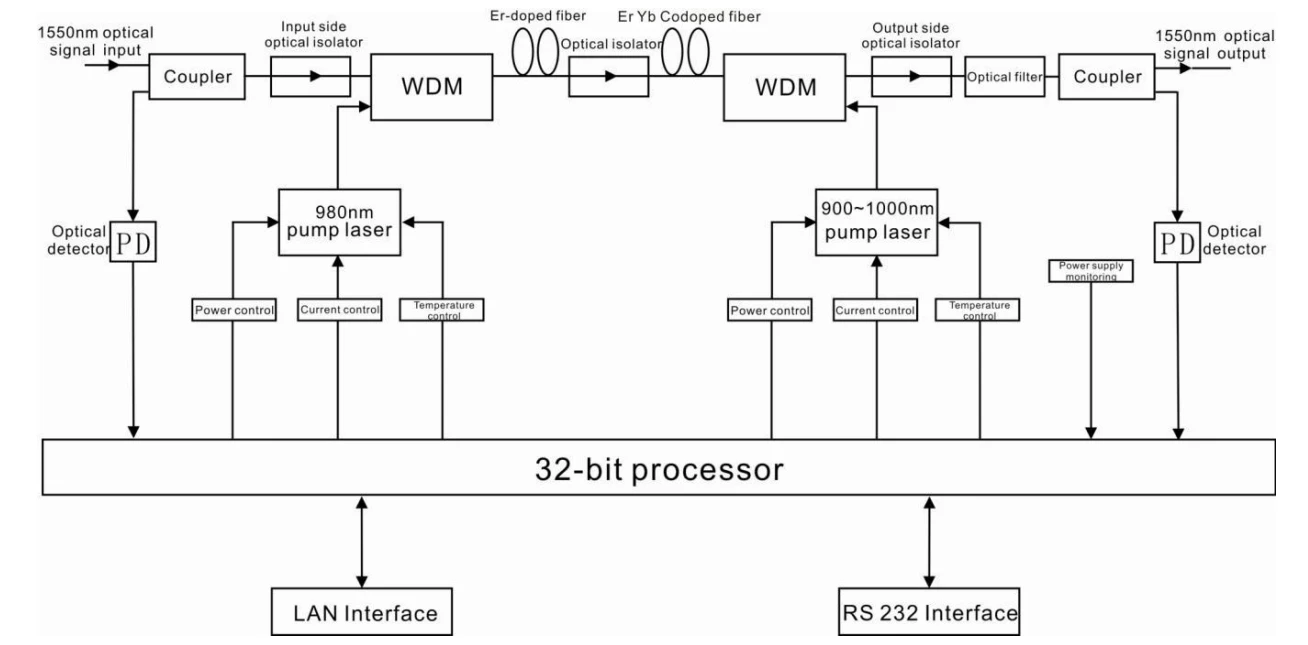

Dyagram blòk
Paramèt teknik
|
Atik |
Inite |
Paramèt teknik |
Remak |
|
|
Pleasant opere |
nm |
1545 - 1565 |
||
|
Gamme pouvwa D 'optik |
dBm |
-5-+10 |
||
|
Maksimòm pouvwa pwodiksyon optik |
dBm |
36 |
||
|
Estabilite pouvwa pwodiksyon |
dBm |
±0.5 |
||
|
Figi bri |
dB |
Mwens pase oswa egal a 6.0 |
D' optik pouvwa 0dBm |
|
|
Retounen pèt |
Antre |
dB |
Pi gran pase oswa egal a 45 |
|
|
Sòti |
dB |
Pi gran pase oswa egal a 45 |
||
|
Kalite konektè optik |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Pi gran pase oswa egal a 50 |
Tès kondisyon selon GT/T 184-2002 |
|
|
C/CTB |
dB |
Pi gran pase oswa egal a 63 |
||
|
C/CSO |
dB |
Pi gran pase oswa egal a 63 |
||
|
Voltaj ekipman pou pouvwa |
V |
AC160V - 250V (50 Hz), DC48V |
||
|
Konsomasyon pouvwa |
W |
Mwens pase oswa egal a 65 |
|
|
Ranje Tanperati Fonksyònman |
degre |
-10 - +45 |
|
|
Ranje Tanperati Depo |
degre |
-30 - +70 |
|
|
Operasyon maksimòm imidite relatif |
% |
Max 95% Pa gen kondansasyon |
|
|
Dimansyon |
mm |
437(L)×442(W)×44(H) |

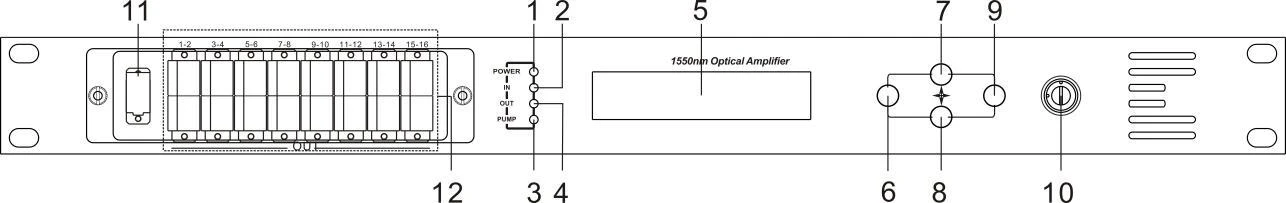

Devan Panel Deskripsyon
|
1. Endikatè pouvwa: Yon ekipman pou chanje pouvwa ap travay - jòn; de switching ekipman pou pouvwa ap travay - vèt. |
|
2. Endikatè pouvwa D 'optik: Limyè sa a limen lè pouvwa D 'optik la > -10dBm. |
|
3. Ponp travay endikatè estati: Limyè wouj vle di ponp lan pa ap travay, men paramèt machin yo nòmal; flache limyè wouj vle di machin nan te kraze, rezon ki fè fay ki gen rapò wè meni an alam nan meni an ekspozisyon; limyè vèt vle di ponp lan ap travay nòmal |
|
4. Endikatè pouvwa pwodiksyon optik: Limyè sa a limen lè pouvwa pwodiksyon optik la > +10dBm. |
|
5. 160×32 pwen-matris ekran LCD |
|
6. Montre sòti oswa anile kle nan meni konfigirasyon an. |
|
7. Montre moute oswa ogmante kle nan meni an konfigirasyon. |
|
8. Montre kle desann oswa diminye nan meni konfigirasyon an. |
|
9. Montre kle antre nan meni konfigirasyon an. |
|
10. Ponp lazè chanje kle: "ON" vle di ponp lazè a louvri ak "OFF" vle di ponp lazè a fèmen. Asire w ke kle a sou pozisyon "OFF" anvan limen. Apre w fin pase tès pwòp tèt ou -, vire kle a nan pozisyon "ON" dapre mesaj ki parèt la. |
|
11. D 'siyal optik |
|
12. Pwodiksyon siyal optik |

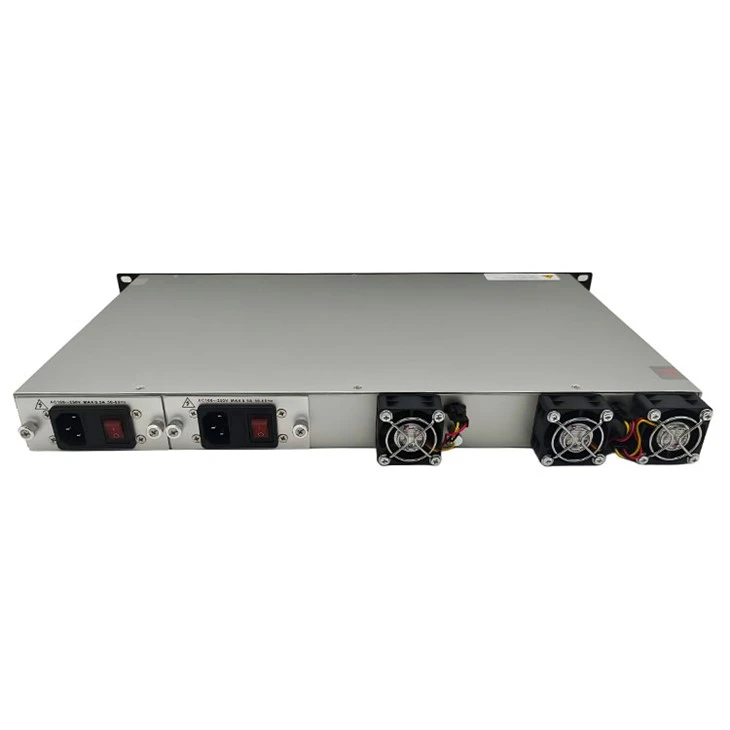

Deskripsyon Panel Dèyè
|
1. priz fanatik. |
2. RS232 entèfas. |
|
3. AC 220V D' pò a nan ekipman pou pouvwa 1. |
4. Fusible nan ekipman pou pouvwa 1. |
|
5. Chanjman nan ekipman pou pouvwa 1. |
6. AC 220V D 'pò a nan ekipman pou pouvwa 2. |
|
7. Fusible nan ekipman pou pouvwa 2. |
8. Chanjman nan ekipman pou pouvwa 2. |
|
9. Ground stud chasi a |
10. LAN koòdone |
