Entwodiksyon
Kòm rezo fib---lakay yo (FTTH) vin estanda mondyal pou gwo-vitès bande, konprann eleman enpòtan yo ki asire pèfòmans yo esansyèl pou operatè yo. Pami sa yo, laFTTH reseptè optikjwe yon wòl esansyèl nan ofri sèvis videyo, vwa ak done san pwoblèm bay itilizatè-fen yo. Pòs blog sa a fouye nan fondamantal yo nan reseptè optik FTTH, espesifikasyon teknik yo, ak poukisa yo enpòtan pou operatè rezo yo.
1. Ki sa ki se yon reseptè optik FTTH?

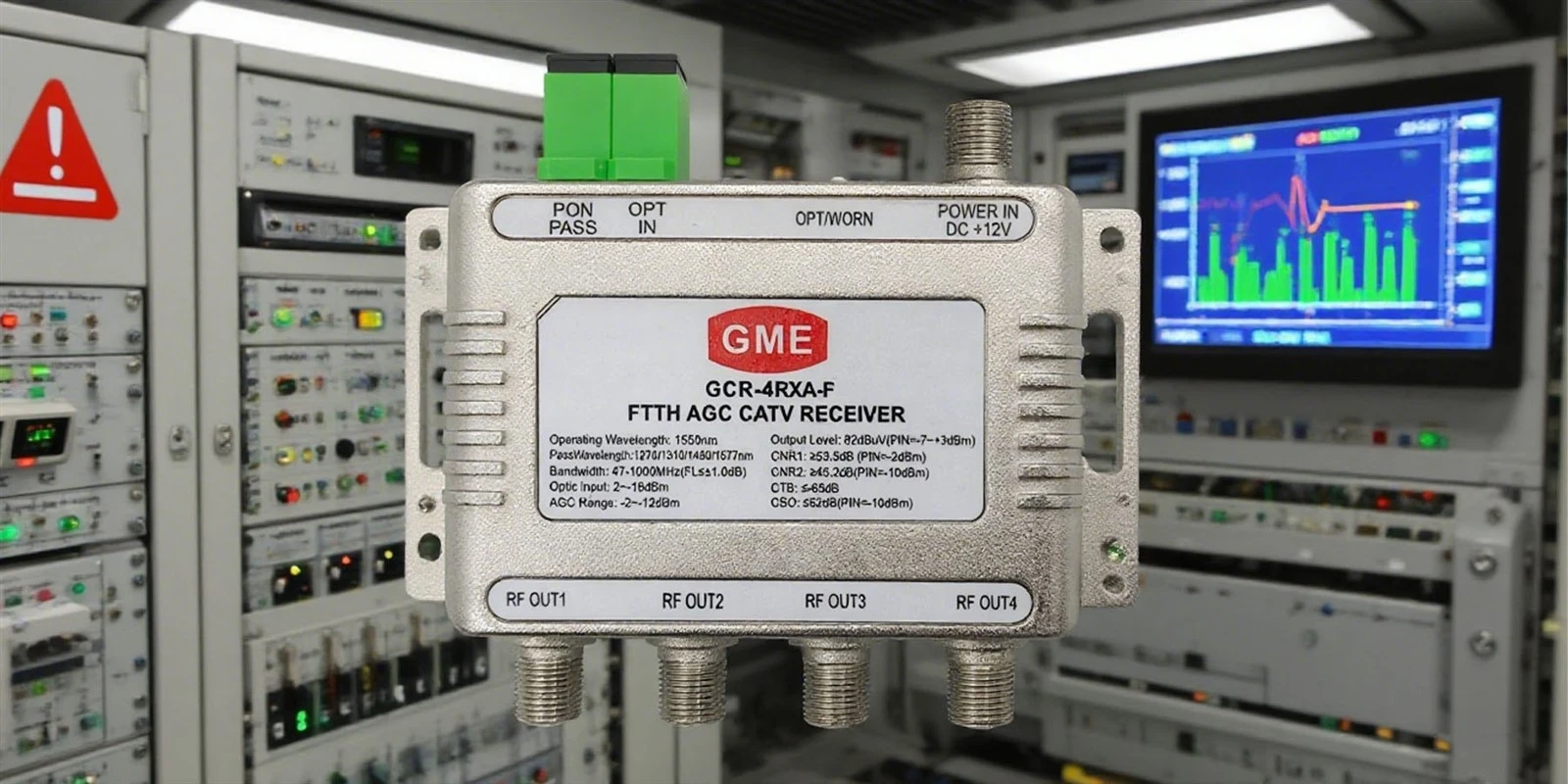

Yon reseptè optik FTTH se yon aparèy ki enstale nan lokal itilizatè a (pa egzanp, kay oswa biwo) pou konvèti siyal optik ki transmèt atravè câbles fib nan siyal elektrik pou distribisyon atravè kab kowaksyal oswa rezo Ethernet. Li sèvi kòm pon ant rezo optik pasif (PON) ak aparèy ki fè fas a kliyan (egzanp, set-top box, routeurs, oswa televizyon).
Fonksyon kle:
Konvèsyon fotoelektrik: Tradwi siyal limyè (tipikman nan longèdonn 1310nm/1550nm) nan siyal elektrik RF.
Anplifikasyon siyal: Ranfòse fòs siyal pou asire nivo pwodiksyon optimal (egzanp, 72–95 dBμV).
Rediksyon bri: Minimize degradasyon siyal lè l sèvi avèk anplifikatè ki ba -bri (teknoloji GaAs komen).
2. Konpozan kle yo ak jan yo travay
Modèn reseptè optik FTTH entegre eleman avanse pou amelyore fyab ak pèfòmans:
Photodiode: Anjeneral yon fotodyode PIN, ki konvèti limyè nan siyal elektrik ak efikasite pwopòsyon segondè (70-90%) ak ba aktyèl nwa.
Rezo matche enpedans: Asire transfè siyal efikas ant fotodyòd la ak anplifikatè.
Anplifikatè -Bri ki ba (LNA): Kritik pou kenbe entegrite siyal; souvan bati lè l sèvi avèk chips GaAs pou bri minim.
Mikwoprosesè-AGC ki baze: Otomatikman ajiste pwogrè ki baze sou nivo pouvwa opinyon (egzanp, -18dBm a 0dBm) pou estabilize pwodiksyon an.
WDM Filtè: Pèmèt sèvis trip-play (videyo, vwa, done) lè w separe longèdonn (pa egzanp, 1310nm/1490nm/1550nm).
Prensip travay:
Siyal optik antre nan reseptè a atravè yon konektè SC / APC oswa FC / APC. Fotodyòd la konvèti yo an siyal elektrik, ki anplifye, filtre, ak pwodiksyon atravè pò RF (egzanp, konektè kalite F-).
3. spesifikasyon teknik operatè ta dwe konnen
Pou operatè yo, chwazi bon reseptè optik la mande atansyon sou paramèt sa yo:
| Paramèt | Valè tipik | Enpòtans |
| Range longèdonn | 1100-1600 nm | Konpatibilite ak sistèm PON (GPON/EPON). |
| Ranje pouvwa Antre | -18 dBm pou 0 dBm | Detèmine sansiblite ak ranje dinamik. |
| Nivo Sòti | 72-95 dBμV | Asire siyal fòs ase pou aparèy itilizatè fen-. |
| Figi bri (NF) | Mwens pase oswa egal a 2.5 dB | Kritik pou kenbe bon jan kalite siyal (CNR pi gran pase oswa egal a 52 dB). |
| MER | Pi gran pase oswa egal a 32 dB | Esansyèl pou entegrite siyal dijital (egzanp, pou IPTV). |
| Konsomasyon pouvwa | <1–3 W | Depans operasyon wouj ak jesyon tèmik. |
4. PoukisaFTTH reseptè optikMatyè pou Operatè yo
Pri Efikasite: Reseptè modèn yo senplifye koneksyon dènye-mil, yo ranplase enfrastrikti kòb kwiv mete chè.
Avni-Prèv: Sipòte aplikasyon pou gwo-lajè (pa egzanp, videyo 4K/8K, IoT) ak pousantaj done jiska 10 Gbps.
Eksperyans itilizatè: Karakteristik tankou kontwòl otomatik (AGC) asire pèfòmans ki estab malgre fluktue pouvwa opinyon.
Triple-Jwe Entegrasyon: Avèk teknoloji WDM, yon sèl reseptè ka okipe videyo, vwa, ak done.
5. Konsiderasyon deplwaman
Rezilyans anviwònman an: Chwazi reseptè ak tanperati opere lajè (-40 degre a 85 degre) pou itilize deyò.
AGC fleksibilite: Opte pou reseptè ki gen ranje AGC pwogramasyon (pa egzanp, -12dBm a -2dBm) pou adapte yo ak divèjans rezo a.
Sekirite ak fyab: Priyorite modèl ki gen pwoteksyon vag (egzanp, konfòmite IEC 1000-4-5) pou anpeche domaj nan pwent vòltaj.
6. Tandans nan lavni
Miniaturization: Desen kontra enfòmèl ant (pa egzanp, 75mm × 66mm × 28mm) pou espas-enstalasyon ki limite.
Enèji -Ekonomize Karakteristik: Detèktè enfrawouj pou pouvwa desann récepteurs ki pa itilize yo.
Sansiblite Amelyore: Rechèch nan teknik resepsyon aderan pou pi bon pèfòmans.
FTTH reseptè optikyo endispansab pou bay sèvis laj-wo kalite. Lè yo konprann nuans teknik yo ak kapasite k ap evolye yo, operatè rezo yo ka optimize envèstisman yo, amelyore satisfaksyon itilizatè yo, epi konstwi rezo solid ki pare pou lavni-.
