Nan rezo aksè modèn bande,FTTH (Fib nan kay la)te vin solisyon an deplwaman dominan. Kòm demann konsomatè yo pou videyo wo -definisyon, televizyon entèaktif, ak entènèt gwo-vitès kontinye ap grandi,Reseptè AGC CATV (Reseptè Televizyon kab kontwòl otomatik)jwe yon wòl de pli zan pli kritik nan sistèm FTTH. Atik sa a bay yon apèsi konplè sou prensip k ap travay, avantaj teknik, senaryo aplikasyon ak tandans endistri FTTH AGC CATV Receiver-ede lektè yo byen konprann eleman esansyèl rezo sa a.

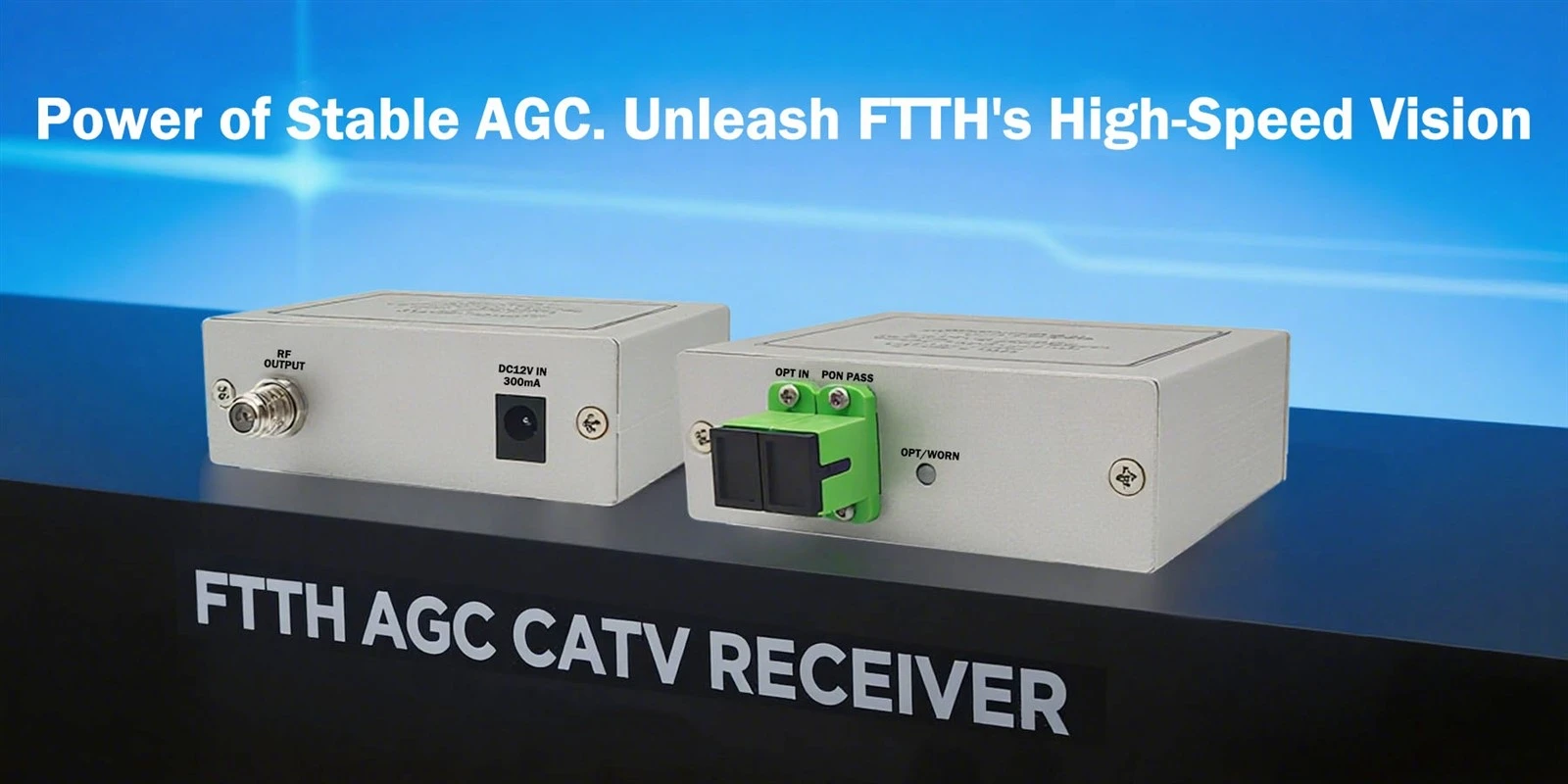

Ki sa ki se yon reseptè FTTH AGC CATV?
YonReseptè FTTH AGC CATVse yon aparèy resepsyon siyal espesyalize RF (frekans radyo) ki fèt pou fib-nan-rezo lakay yo-. Li konvèti siyal CATV analòg oswa dijital ki transmèt sou fib optik tounen nan siyal RF ki konpatib ak distribisyon kab kowaksyal, sa ki pèmèt livrezon nan aparèy itilizatè fen-tankou bwat dekore-top ak televizyon.
Tèm nan "AGC" vle diOtomatik Kontwòl Akeri, yon teknik anplifikasyon siyal dinamik ki asire nivo siyal pwodiksyon ki estab-menm lè pouvwa optik antre varye-kidonk kenbe transmisyon videyo ki wo-.
Ki jan li fonksyone: yon apèsi senplifye
Resepsyon siyal optik: Aparèy la resevwa siyal optik CATV en (tipikman nan 1550 nm longèdonn) atravè koòdone fib estanda tankou SC / APC soti nan yon OLT (tèminal liy optik) oswa pwen distribisyon optik.
Opto-Konvèsyon Elektwonik: Yon PIN entegre oswa APD fotodetektè konvèti siyal optik la nan yon siyal elektrik.
Pwosesis AGC: Sikwi kontwòl otomatik pwogrè a ajiste dinamikman anplifikatè benefis ki baze sou pouvwa optik k ap rantre, estabilize nivo pwodiksyon RF nan seri estanda (egzanp, 75 ± 3 dBµV).
Sòti RF: Siyal RF trete a delivre atravè yon konektè kalite F-nan rezo distribisyon kowaksyal itilizatè a nan-lakay la.
Poukisa AGC tèlman kritik?
Nan deplwaman FTTH nan mond reyèl la-, varyasyon nan longè lyen fib, rapò fann, ak tanperati anbyen ka lakòz diferans enpòtan nan pouvwa optik resevwa atravè pwen final itilizatè yo. San AGC:
Ba pouvwa optik→ Redwi siyal-a-rapò bri → Videyo nèj oswa pixelasyon;
Segondè pouvwa optik→ Saturasyon anplifikatè → Deformation siyal ak entèferans intermodulation.
Yon reseptè CATV ki pèmèt AGC-otomatikman konpanse pou fluctuations sa yo,anpil amelyore solidite sistèm ak asire eksperyans itilizatè ki konsistan-espesyalman enpòtan nan gwo-rezo PON divize (pa egzanp, 1:64 oswa pi wo).
Espesifikasyon teknik kle ak kritè seleksyon
| Paramèt | Tipik Valè/Gamme | Nòt |
|---|---|---|
| Antre longèdonn | 1550 nm | Konpatib ak anplifikatè EDFA |
| Gamme pouvwa Antre optik | -10 a +2 dBm (gamme efikas AGC) | Pi laj ranje pi pito |
| Nivo Sòti RF | 75 ± 3 dBµV | Konfòme ak estanda tankou GY/T 106-1999 |
| Gamme frekans | 47–862 MHz oswa 54–1002 MHz | Sipòte tout spectre chanèl CATV |
| C/N (Rapò transpòtè-a-Bri) | Pi gran pase oswa egal a 50 dB | Endikatè kle nan bon jan kalite siyal |
| CSO/CTB | Mwens pase oswa egal a -65 dBc | Mezire distòsyon ki pa lineyè |
Lè w ap chwazi yon reseptè, bay priyorite ranje dinamik AGC, platite pwodiksyon, fyab, ak sipò pou pwotokòl jesyon aleka (pa egzanp, SNMP oswa TR-069).
Senaryo aplikasyon
Triple-jwe rezo FTTH: Li bay done, vwa, ak sèvis CATV ansanm;
Amelyorasyon Fiberizasyon rezo HFC: Ranplase anplifikatè kowaksyal eritaj pou ogmante Pleasant ak pwoteksyon;
Nouvo devlopman rezidansyèl / Kominote entelijan: Deplwaye kòm estanda nan-inite revokasyon lakay yo;
Otèl, Konplèks Apatman (MDU): Deplwaman santralize diminye depans operasyonèl yo.
Tandans endistri yo ak pespektiv nan lavni
Evolisyon nan direksyon DOCSIS 4.0 ak 10G-PON: Reseptè yo dwe sipòte pi gwo bandwidth ak rapid modulation avanse;
Entelijan Jesyon Remote: Entegrasyon ak modil IoT pou rapò sou sitiyasyon an tan reyèl-ak antretyen prediksyon;
Miniaturization & Konsomasyon pouvwa ki ba: Satisfè demann estetik ak enèji-efikasite nan anviwònman rezidansyèl yo;
Sipò pou difizyon 4K/8K Ultra-HD: Mande amelyore rapò C/N ak pèfòmans linéarité.
