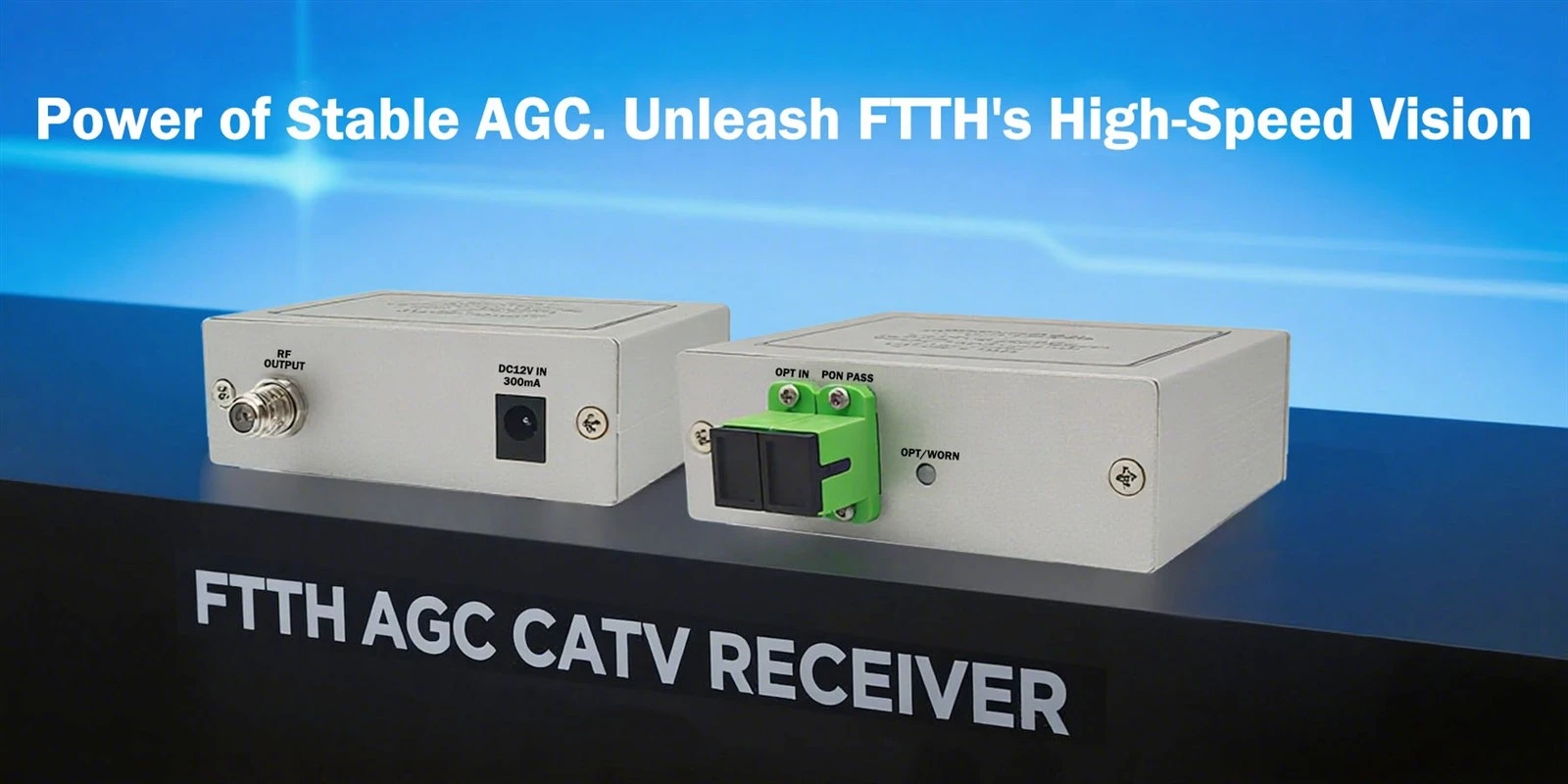

Reseptè FTTH AGC CATV a se yon aparèy tèminal debaz nan rezo modèn Fib---Lakay (FTTH), k ap sèvi doub wòl yon "tradiktè siyal optik" ak yon "estabilizasyon siyal." Misyon prensipal li se separe ak konvèti onn optik konpoze-ki pote done entènèt gwo-vitès ak-wo kalite siyal televizyon ki transmèt atravè yon sèl fib-nan siyal elektrik ki ka itilize dirèkteman pa ekipman estanda nan kay la. Sa ki anba la a se yon ekspozisyon konplè ak apwofondi-de detay teknik li yo, mekanis k ap travay, ak siyifikasyon.
I. Fonksyon Nwayo ak Pozisyon
Nan yon rezo FTTH tipik Triple-play, yon sèl fib gout bezwen transmèt ansanm:
Siyal Done En:Tipikman lè l sèvi avèk longèdonn 1490nm, pou aksè entènèt, VoIP, elatriye.
En done siyal:Tipikman lè l sèvi avèk longèdonn 1310nm, pou done Upload itilizatè yo.
En siyal videyo CATV:Tipikman lè l sèvi avèk longèdonn 1550nm, pou transmèt pwogram televizyon analòg ak dijital.
LaFTTH AGC reseptè CATVse espesyalman responsab pou trete siyal videyo CATV 1550nm longèdonn. Li jisteman ekstrè siyal optik sa a soti nan fib la, konvèti li nan yon siyal elektrik Radyo Frekans (RF), epi pwodiksyon li atravè kab kowaksyal nan televizyon oswa bwat set-top. Li entegre-nanKontwòl Otomatik Akeri (AGC)se kle pou asire eksperyans itilizatè. Li otomatikman konpanse pou fluctuations nan pouvwa opinyon optik ki te koze pa faktè tankou distans liy fib, koube, oswa chanjman tanperati anbyen, garanti ke pwodiksyon nivo siyal RF nan televizyon an rete konstan. Sa a anpeche pwoblèm foto tankou nèj, modèl mozayik, oswa entèripsyon.
II. -Analiz pwofondè nan eleman kle ak teknoloji
1. Optik devan -Fen ak WDM Filtre
Filtrage presizyon:Aparèy la entegre yon filtre wo-pèfòmans Wavelength Division Multiplexing (WDM). Karakteristik pasaj li yo trè optimize pou longèdonn 1550nm, sa ki pèmèt separasyon egzak siyal optik 1550nm CATV soti nan siyal optik melanje 1310/1490/1550nm ak pèt ensèsyon ki ba anpil ak diafonis. Li asire tou ke siyal optik kanal done yo pase san pèt (nan modèm ONU/optik ki vin apre a pou trete).
Fotodetektè (PIN oswa APD):Sa a se "je" reseptè a. Li konvèti siyal optik 1550nm separe an nan yon siyal elektrik fèb. Pou senaryo -longdistans, gwo-entrisyon pouvwa, yo ka itilize yon Fotodyod Lavalas (APD) akòz benefis entèn li ak pi gwo sansiblite.
2. Operasyon an egzak nan sistèm nan kontwòl otomatik (AGC).
Sistèm AGC a se "kè entèlijan" tout aparèy la, ki fonksyone kòm yon fidbak kontinyèl -bouk fèmen:
Deteksyon siyal:Sistèm nan kontinyèlman kontwole nivo siyal RF apre konvèsyon foto-elektrik ak premye anplifikasyon.
Konparezon ak jenerasyon erè:Li konpare nivo siyal detekte a ak yon nivo referans ideyal prereglaj pou kalkile yon valè erè.
Ajisteman pwogrè dinamik:Siyal erè sa a kondui yon anplifikatè varyab (VGA) oswa kontwole vòltaj patipri fotodetektè a. Si pouvwa optik D' a diminye (egzanp, a -8 dBm), AGC kòmande yon ogmantasyon nan benefis. Si pouvwa optik antre a ogmante (egzanp, a +2 dBm), li korespondan diminye benefis la.
Sòti ki estab:Atravè ajisteman dinamik sa a, kèlkeswa fason pouvwa optik opinyon varye nan yon seri lajè espesifye (egzanp, +2 dBm a -8 dBm), nivo final siyal RF pwodiksyon (egzanp, yon nominal 65 dBµV) ka kenbe ak estabilite segondè, tipikman nan yon erè nan ± 1 dB. Sa a konplètman elimine pwoblèm kalite foto ki te koze pa fluctuations siyal.
3. RF Pwosesis ak Modil Sòti
Plizyè-anplifikasyon ak egalizasyon:Apre yo te kontwole pa AGC prensipal la, siyal la antre nan yon chèn anplifikasyon RF ki vin apre pou reyalize ase kapasite kondwi pwodiksyon. Modèl avanse ka genyen touKontwòl pant otomatik (ASC), ki ka otomatikman konpanse pou repons diferans fib la nan subcarriers RF nan diferan frekans, asire flatness atravè tout bandwidth frekans televizyon an (egzanp, 47-1000 MHz oswa pi wo).
Pò Sòti ak Izolasyon:Tipikman bay 1 a 4 pò pwodiksyon RF (egzanp, konektè kalite F-) ak izolasyon segondè pou minimize entèferans ant pwodiksyon miltip. Pò yo prezante bon pwoteksyon kont vag zèklè ak egzeyat elektwostatik (ESD).
4. Konsepsyon estriktirèl ak adaptabilite anviwònman an
Anvlòp rezistan:Souvan sèvi ak mouri -kay alyaj aliminyòm jete, sèvi fonksyon yo trip nan dissipation chalè (efikas trase chalè nan anplifikatè entèn), pwoteksyon elektwomayetik (EMI) (anpeche entèferans ekstèn ak flit siyal entèn), ak pwoteksyon mekanik.
Tout-pwoteksyon move tan:Modèl deyò oswa anndan/deyò genyen yon wo degre de kapasite ki enpèmeyab ak pousyè tè (egzanp, IP65 Rating), kapab kenbe tèt ak anviwònman difisil tankou gwo frèt, tanperati ki wo, ak imidite segondè, asire alontèm operasyon serye.
Enstalasyon fleksib:Konsepsyon kontra enfòmèl ant sipòte miray -montage, poto-montage, oswa plasman Desktop, adapte a diferan pwen enstalasyon andedan kay la (pa egzanp, bwat enfòmasyon, bò kote kabinè televizyon).
III. Fen-a-Fin travay nan yon rezo FTTH
Piki siyal:Siyal optik 1550nm longèdonn CATV ki soti nan headend operatè a konbine avèk siyal optik done 1490/1310nm ki soti nan biwo santral OLT la nan yon konbine WDM ekstèn oswa anplifikatè optik. Se siyal la konbine transmèt atravè zo rèl do ak fib rezo distribisyon nan lokal abònen an.
Separasyon siyal:Fib gout la premye konekte nan yon splitter optik (si prezan), Lè sa a, nan zòn nan ekipman lokal kliyan. Isit la, pò D' aFTTH AGC reseptè CATVresevwa siyal optik melanje. Filtre WDM entèn li an premye "detire" siyal optik 1550nm CATV, dirije li nan chemen reseptè CATV la. Siyal optik 1310/1490nm ki rete yo se pwodiksyon atravè yon pigtail separe nan Inite Optical Network (ONU) pou trete sèvis entènèt ak vwa.
Konvèsyon fotoelektrik ak estabilizasyon:Siyal optik 1550nm dezabiye a konvèti nan yon siyal elektrik RF pa fotodetektè a. Sikwi AGC a fonksyone an tan reyèl-, pou asire ke menm si pouvwa optik varye yon ti kras akòz chanjman move tan oswa amann rezo a -, fòs siyal RF konvèti a rete konstan.
Distribisyon siyal:Siyal RF estabilize ak anplifye ki wo-bon jan kalite a distribye atravè kab kowaksyal nan divès televizyon oswa -top box nan tout kay la, sa ki pèmèt itilizatè yo gade klè, tranbleman-pwogram televizyon an dirèk.
IV. Rezime Avantaj Debaz ak Valè
Eksperyans ultim itilizatè ki estab:Teknoloji AGC aji kòm yon gadyen envizib, parfe anile fluctuations siyal insansibl pou itilizatè yo, bay foto toujou klè.
Gwo Bandwidth ak konpatibilite nan lavni:Sipòte bandwidth RF jiska 1 GHz oswa menm 1.2 GHz, rezève ase espas pou televizyon 4K/8K Ultra HD, plis chanèl entèaktif, ak amelyorasyon sèvis nan lavni.
Rezo Senplifye ak Ekonomi Pri:Transmèt tout sèvis sou yon sèl fib siyifikativman diminye konpleksite kab operatè a ak depans operasyonèl yo. Pou itilizatè yo, entegrasyon segondè aparèy la ekonomize espas ak senplifye enstalasyon an.
Fyab eksepsyonèl ak rezistans:Endistriyèl -konsepsyon klas ak konstriksyon konplètman sele asire 24/7 san enteripsyon operasyon ki estab ak yon tan mwayèn ant echèk (MTBF) trè long, ki diminye pri total de an komen sou sik lavi li.
Ploge-ak-jwe ak antretyen pratik:Aparèy la tipikman mande pou pa gen okenn konfigirasyon jaden konplèks, kòm nivo pwodiksyon an otomatikman estabilize. Sistèm siveyans rezo yo ka kontwole estati li yo atravè vag konpayi asirans oswa lòt mwayen, fasilite avètisman fay ak lokalizasyon.
LaFTTH AGC reseptè CATVse pi plis pase yon senp konvètisè "optik-a-elektrik". Li se yon subsistèm konplèks ki entegre filtraj optik avanse, konvèsyon fotoelektrik presizyon, kontwòl entèlijan bouk fèmen -, ak konsepsyon endistriyèl rezistan. Li se yon lyen enpòtan nan asire livrezon san pwoblèm sèvis videyo-bon jan kalite nan "dènye san mèt" Fib-pou--Kay la, an silans garanti ke dè milyon de kay ka jwi sèvis televizyon ki estab, klè ak rich. Li se yon aparèy tèminal entèlijan endispansab nan rezo aksè modèn konplè optik.
