Nwayo siyal RF transmisyon fib: yon eksplikasyon konplè sou prensip konvèsyon siyal analòg fib
Nan senaryo transmisyon siyal RF (Radyo Frekans), èske w souvan boulvèse ak pwoblèm sa yo: diminisyon siyal grav apre transmisyon long-distans, distòsyon siyal ki te koze pa entèferans elektwomayetik, ak fil elektrik ki ankonbran ak koute chè? Kit se estasyon baz kominikasyon, ekipman radyo astwonomi, kontwòl endistriyèl, oswa sistèm radyo ak televizyon, transmisyon ki estab nan siyal RF se yon demann debaz -ak siyal RF nan teknoloji transmisyon fib optik se kle nan rezoud pwen doulè sa yo. Jodi a, nou pral dekonpoze lojik debaz la: ki jan siyal RF analòg yo konvèti an siyal fib optik pou reyalize entèferans-gratis, long-distans, ak segondè-fidelite transmisyon.
Premyèman, li nesesè klarifye yon site debaz: transmisyon fib optik pote siyal optik, pandan y ap siyal RF nou yo se siyal elektrik analòg, ak de yo pa dirèkteman konpatib. Se poutèt sa, sans nan siyal analòg nan konvèsyon fib se ranpli de konvèsyon: "siyal elektrik analòg → siyal optik → siyal elektrik analòg", ak Lè sa a, reyalize transmisyon siyal efikas atravè karakteristik ki ba -pèt ak anti- entèferans nan fib optik -ki se tou lojik k ap travay debaz nan siyal RF nou an nan pwodwi fib optik. Se tout pwosesis la sitou divize an 5 etap kle, chak nan yo ki detèmine bon jan kalite a nan transmisyon siyal. Nou pral eksplike yo an detay konbine avèk konsepsyon aktyèl la nan pwodwi a.
Etap 1: Pwosesis analòg siyal RF - Elimine Entèferans ak Optimize Kalite Siyal
Siyal RF analòg orijinal yo (tankou siyal frekans radyo ki soti nan estasyon baz ak siyal deteksyon ki soti nan rada) yo souvan melanje ak bri ak entèferans. Konvèsyon dirèk pral mennen nan distòsyon nan siyal optik ak afekte efè transmisyon. Se poutèt sa, anvan ou antre nan lyen konvèsyon an, pwodwi nou yo pral premye trete siyal RF analòg yo, ki se tou baz pou asire fidelite transmisyon.
Preprocessing sitou gen ladan de operasyon debaz: premye, anplifikasyon siyal, ki anplifye siyal RF fèb nan yon fòs apwopriye pou konvèsyon atravè yon anplifikatè segondè-presizyon pou evite echèk konvèsyon akòz siyal fèb; Dezyèmman, filtraj ak pirifikasyon, ki sèvi ak yon modil filtraj pwofesyonèl pou filtre siyal bri ki pa enpòtan ak entèferans epi kenbe siyal RF efikas pi bon kalite. Pwodwi nou yo adopte teknoloji filtraj Customized, ki ka avèk presizyon adapte yo ak gwoup la frekans siyal RF nan 5MHz a 6GHz, asire pite a nan siyal yo pretrete ak prepare pou konvèsyon ki vin apre.

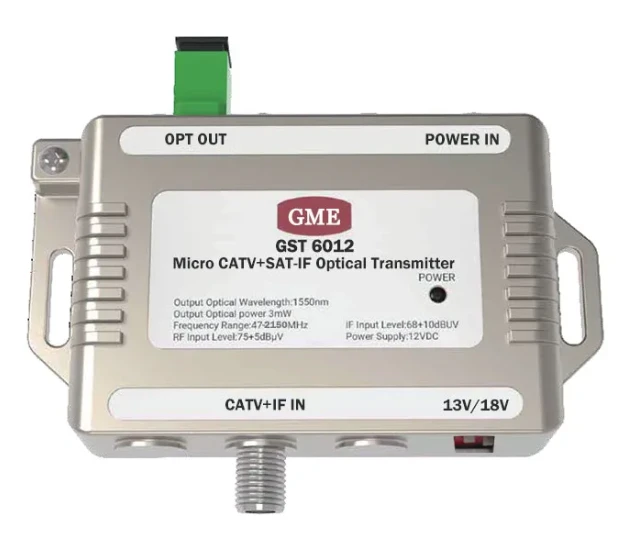

Etap 2: Elektwo-Konvèsyon optik (E/O) - "Tradwi" siyal elektrik analòg nan siyal optik
Sa a se etap debaz la nan pwosesis la konvèsyon tout antye ak nwayo a teknik nan pwodwi nou yo. Senpleman mete, li se konvèti siyal elektrik RF analòg preprocessed nan siyal optik ki ka transmèt nan fib optik atravè aparèy konvèsyon elektwo-optik- ekivalan a mete yon "rad limyè" sou siyal elektrik yo, ki pèmèt yo reyalize transmisyon long-distans ak avantaj ki genyen nan fib optik.
Pwodwi nou yo sèvi ak gwo -linearite DFB dyod lazè kòm aparèy konvèsyon elektwo- optik debaz yo, e prensip k ap travay yo baze sou teknoloji "Modilasyon entansite (IM)": aktyèl lazè a dirèkteman modile pa siyal elektrik la, se konsa ke entansite pwodiksyon pouvwa optik la chanje synchrone ak anplitid limyè analòg la tankou siyal RF anplitid la menm jan ak wotè siyal RF. nan son, chanjman entansite limyè a konplètman koresponn ak lwa chanjman nan siyal RF orijinal la, reyalize kat egzat nan "siyal elektrik → siyal optik". Avantaj nan metòd modulation sa a se vitès repons rapid ak ti distòsyon siyal, ki ka maksimize retansyon karakteristik orijinal yo nan siyal RF analòg, espesyalman apwopriye pou senaryo ki gen gwo kondisyon pou fidelite siyal, tankou astwonomi radyo ak kominikasyon satelit.
An menm tan an, pwodwi nou yo gen yon fonksyon konpansasyon tanperati bati -, ki ka efektivman konpanse enpak chanjman tanperati anbyen sou lazè a, asire estabilite siyal optik yo. Menm nan anviwònman ekstrèm ki soti nan -40 degre rive nan +70 degre, li ka estab konvèsyon elektwo-optik.
Etap 3: Transmisyon fib optik - Yon entèferans-Gratis, ki ba-Pèt "Chanèl Siyal"
Apre konvèsyon elektwo-optik, siyal optik la makonnen nan nwayo fib la epi li kòmanse transmisyon long-distans. Avantaj nan etap sa a se nwayo transmisyon fib optik diferan de transmisyon kab tradisyonèl: fib optik sèvi ak prensip refleksyon total limyè pou limite siyal optik la pwopaje andedan nwayo fib la. Endèks refraktif nan nwayo fib la se yon ti kras pi wo pase sa yo ki nan CLADDING a, asire ke siyal la optik pa pral koule ak reyalize transmisyon efikas.
Konpare ak tradisyonèl câbles coaxial, fibre optique transmisyon gen twa avantaj irremplaçables, ki se tou kle pou pwodwi nou yo pou rezoud pwen doulè kliyan yo: premye, ba pèt. Nan gwoup la 1550nm, pèt transmisyon fib optik se sèlman sou 0.2dB / km, ki se pi ba anpil pase pèt la nan câbles coaxial ki se souvan plizyè dB / m. Menm si transmèt pou dè dizèn oswa menm dè santèn de kilomèt, siyal la pa pral siyifikativman atenue; dezyèm, fò anti-entèferans. Fib optik se yon materyèl dielectric, ki konplètman iminitè a entèferans elektwomayetik (EMI) ak entèferans frekans radyo, espesyalman apwopriye pou anviwònman entèferans piman bouk tankou endistri ak militè; twazyèm, pwa limyè. Dyamèt yon sèl fib optik se sèlman 125 mikron, ki se pi lejè pase câbles coaxial, anpil diminye difikilte pou ak pri fil elektrik.
Pwodwi nou yo konpatib ak SM28 yon sèl mòd -fib optik ak sipò teknoloji Wavelength Division Multiplexing (WDM), ki ka reyalize transmisyon siyal RF milti-nan yon sèl fib optik, plis amelyore efikasite transmisyon, diminye depans fil elektrik, ak adapte a plizyè-bezwen aplikasyon senaryo.

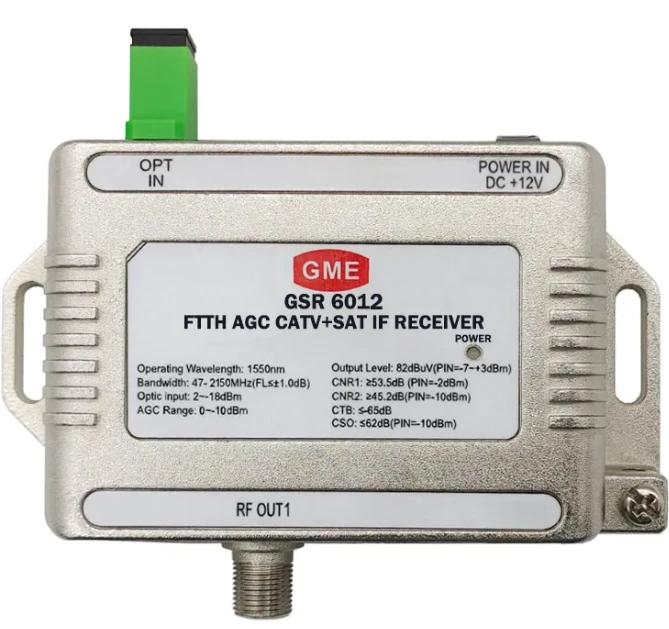

Etap 4: Konvèsyon foto-elektrik (O/E) - "Retabli" siyal optik nan siyal elektrik analòg
Lè siyal optik la rive nan fen k ap resevwa a, li bezwen konvèti tounen nan siyal elektrik RF analòg orijinal la atravè konvèsyon foto-elektrik pou ke li ka rekonèt ak itilize pa ekipman tèminal (tankou estasyon baz, rada, ak ekspozisyon). Etap sa a se pwosesis ranvèse konvèsyon elektwo-optik, ki mande tou aparèy ki wo-presizyon pou asire bon jan kalite restorasyon an.
Pwodwi nou yo sèvi ak fotodetektè segondè -sansiblite (PIN fotodiod oswa fotodyod lavalas APD) kòm aparèy konvèsyon debaz yo. Fonksyon yo se konvèti chanjman entansite siyal optik yo nan siyal elektrik ki koresponn yo (kouran fotogénére) -pi fò pouvwa optik la, se pi gwo aktyèl la pwodwi, ki konplètman koresponn ak lwa chanjman siyal nan fen transmèt la. Siyal elektrik konvèti a pral plis anplifye pa yon anplifikatè ki ba -bri pou asire ke fòs siyal la satisfè kondisyon yo nan ekipman tèminal, epi an menm tan an siprime entèferans bri pou fè pou evite distòsyon nan siyal la retabli.
Etap 5: Post siyal-Trasesan - Retablisman egzat pou adapte yo ak bezwen tèminal yo
Apre konvèsyon foto-elektrik, siyal elektrik RF analòg la bezwen ale nan etap final -pwosesis la anvan li ka vrèman itilize. Post-pwosesis sitou gen ladan fòm siyal ak kalibrasyon genyen: modil la fòme korije deformasyon minè ki ka rive pandan transmisyon siyal la pou asire ke fòm ond siyal la konplètman konsistan avèk siyal orijinal la; modil kalibrasyon benefis la ajiste benefis siyal la nan seri a adapte ak ekipman tèminal la pou fè pou evite malfonksyònman ekipman ki te koze pa fòs siyal twòp oswa ensifizan.
Pwodwi nou yo sipòte Kontwòl Otomatik Gain (AGC), ki ka otomatikman ajiste paramèt pwogrè selon distans transmisyon ak fòs siyal san entèvansyon manyèl, anpil amelyore fasilite pou itilize, epi asire estabilite alontèm ak konsistans siyal yo.
Poukisa chwazi siyal RF nou an nan pwodwi fib optik?
Konprann prensip konvèsyon siyal analòg nan fib, li pa difisil pou w jwenn ke chak etap nan pwosesis konvèsyon an depann sou gwo -aparèy presizyon ak konsepsyon optimize- e sa se konpetitivite debaz pwodwi nou yo. An rezime, avantaj nou yo reflete nan twa aspè:
Transmisyon segondè -Fidelite: Adopte lazè segondè-linearite ak fotodetektè, konbine avèk filtraj egzak ak kontwòl genyen, ranje dinamik gratis-spuri ka rive jwenn 100dBm/H2/3, maksimize retansyon karakteristik orijinal yo nan siyal RF analòg ak evite distorsion;
Estabilite ak Fyab: Konstwi -nan konpansasyon tanperati ak fonksyon kontwòl otomatik, adapte nan yon seri tanperati lajè ak anviwònman konplèks, sipòte transmisyon long-distans ki rive jiska 20km san repete, ak pèt mwens pase 0.4dB / km, satisfè kondisyon ki piman bouk nan divès senaryo tankou endistri, kominikasyon, ak militè;
Adaptabilite fleksib: Kouvri yon seri frekans 5MHz a 6GHz, sipòte yon sèl mòd -fib optik ak teknoloji WDM, epi bay solisyon Customized selon bezwen kliyan, adapte ak senaryo aplikasyon divès kalite tankou estasyon baz 5G, teleskòp radyo, radyo ak televizyon, ak rada.
Si ou bezwen rezoud pwoblèm nan atenuasyon transmisyon siyal RF sou distans ki long oswa debarase m de pwoblèm nan entèferans elektwomayetik, siyal analòg nan teknoloji fib optik se solisyon an pi bon -ak siyal RF nou an pwodwi fib optik yo se solisyon matirite ki aplike prensip sa a, ede ou reyalize transmisyon siyal efikas, ki estab, ak pri ki ba -.
Si pwojè ou a ap fè fas a defi transmisyon siyal RF epi ou vle konnen ki jan pwodwi nou yo ka adapte yo ak bezwen espesifik ou yo, tanpri kontakte nou pou jwenn solisyon teknik detaye ak paramèt pwodwi, epi kite nou sèvi ak teknoloji pwofesyonèl pou eskòte transmisyon siyal ou.
