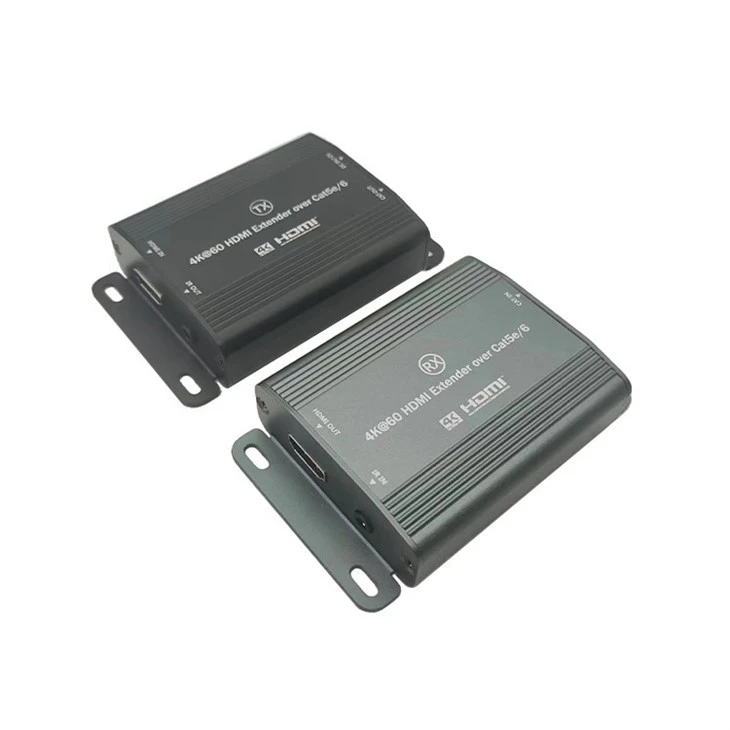

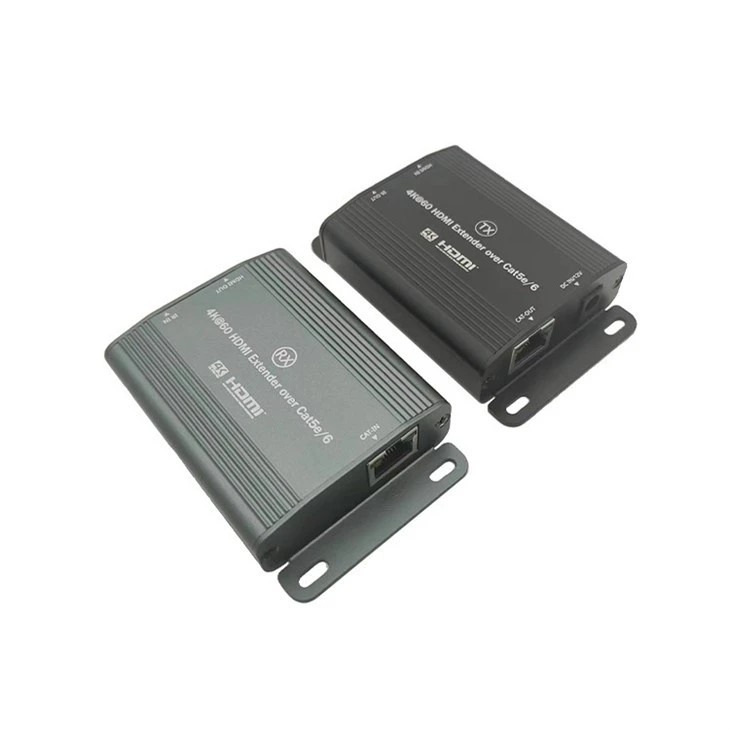

4k 60hz HDMI ekstansyon

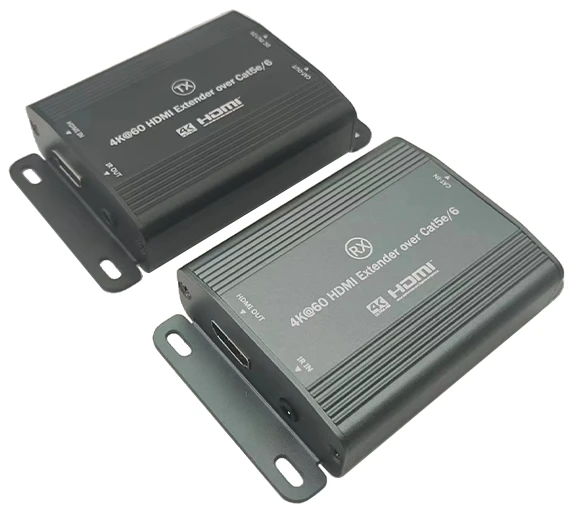

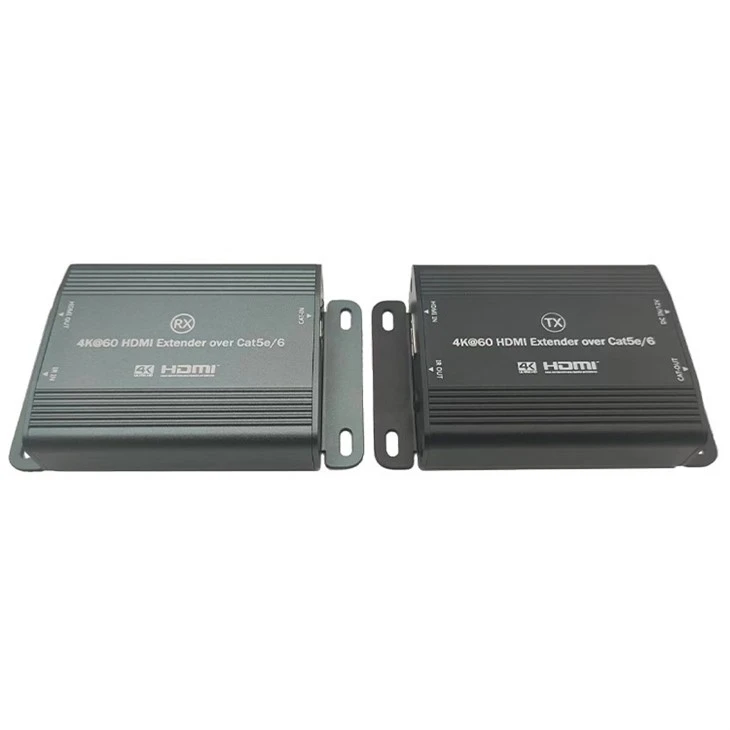

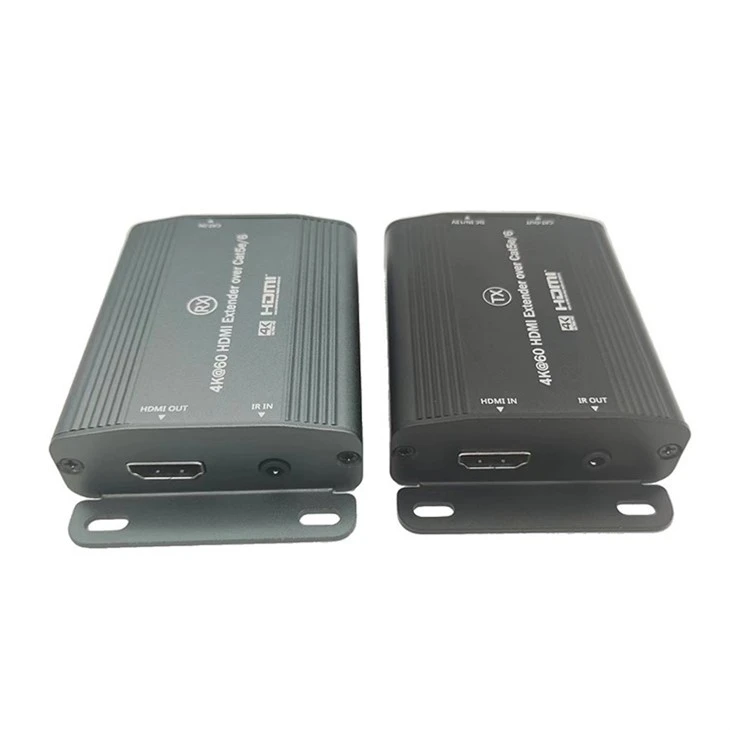

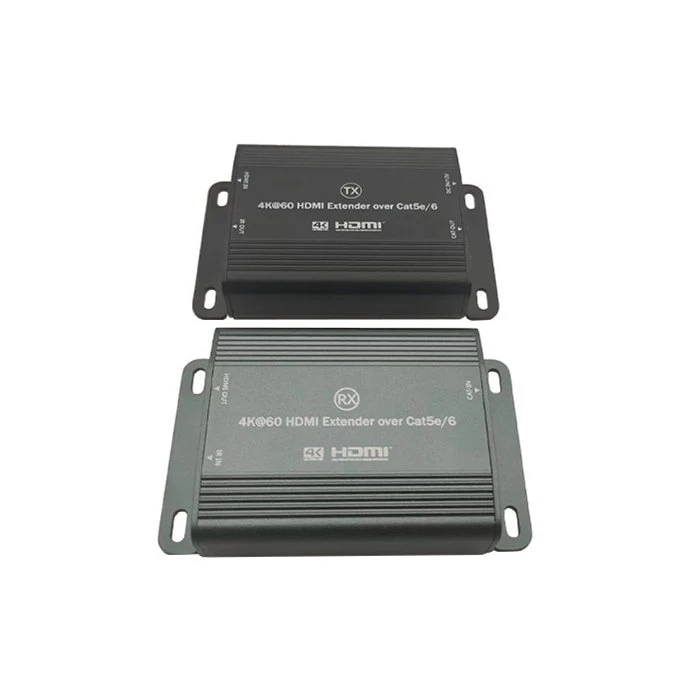

Pwodui sa a konsiste de yon transmetè (TX) ak yon lame reseptè (RX), ki itilize yon kab rezo kòm mwayen transmisyon epi li itilize dènye teknoloji ekstansyon anplifikasyon. Transmetè a ak reseptè a kapab pwolonje transmisyon atravè yon sèl kab rezo, epi yo konpatib ak câbles rezo CAT5e/6. Siyal definisyon wo -yo ka pwolonje jiska 100 mèt atravè CAT5e, epi siyal ultra-definisyon wo-yo ka pwolonje jiska 70 mèt atravè CAT6, ak zewo latansi. Pwodwi a sipòte fonksyon enfrawouj retounen, fè kontwòl remote pratik. Li tou gen kapasite pou ajiste pwòp tèt -kab rezo, otomatikman ajiste rezolisyon an rezilta efè optimal, sa ki fè li fasil ak pratik pou itilize. Pwolonjman HDMI 4k 60Hz sa a apwopriye pou konferans videyo, ba espò miltimedya, edikasyon miltimedya, piblisite dijital, tablo afichaj piblik, ak plis ankò.

1. Sèvi ak kab rezo Cat6, distans transmisyon ultra-wo -definisyon wideo ka pwolonje jiska 100 mèt.

2. Chip ki gen gwo -pèfòmans la pafètman sipòte latansi ki ba, epi li bay 4K60Hz ultra-segondè-definisyon odyo ak videyo synchrone, ak imaj lis ak klè ak siyal ki estab.

3. Bèl alyaj aliminyòm aman an gen yon super -segondè dissipationefikasite chalè, zewo bri, pwa limyè, epi li ka monte miray -, fè itcompact ak solid.

4. Sa a 4k 60Hz HDMI extender Ploge ak jwe san yo pa enstale chofè, fè li fasil matche ak dekorasyon andedan kay la, ak kache segondè ak enstalasyon fasil.

◆ Pwolonje transmisyon HDMI jiska 70m atravè Cat6.

◆ Ultra HD: Sipòte rezolisyon videyo jiska 4K@60Hz.

◆ Alyaj aliminyòm Unibody bay yon lage chalè efikas nan lavi sèvis.

◆ Plug & Play: Pa gen enstalasyon chofè.

◆ Bati nan fonksyon IR Passback pou kontwole sous nenpòt kote nan kay ou.

◆ Aplike fonksyon POC sou pouvwa aparèy inite a.

Kontni



Transmetè (TX) x1

Reseptè (RX) x1

Sèvi ak Guidex1

Enfrawouj transmetè ekstansyon kab x1 (Si ou vle)

Enfrawouj reseptè ekstansyon cablex1 (Si ou vle)

Adaptè pouvwa x1



Kondisyon

1.Sous siyal:
Yon aparèy siyal ki gen yon pò pwodiksyon HDMI, tankou yon jwè DVD, Play Station, set-top box, òdinatè pèsonèl oswa PC, elatriye.

2.Display:
Yon aparèy ekspozisyon ak yon pò opinyon HDMI, tankou SDTV, HDTV, pwojektè, elatriye.

3.Network kab:
Unshielded oswa pwoteje Kategori 5/6 kab rezo (UTP/STP CAT5e/6) ak konektè estanda rezo kab konekte nan paralèl nan tou de bout.

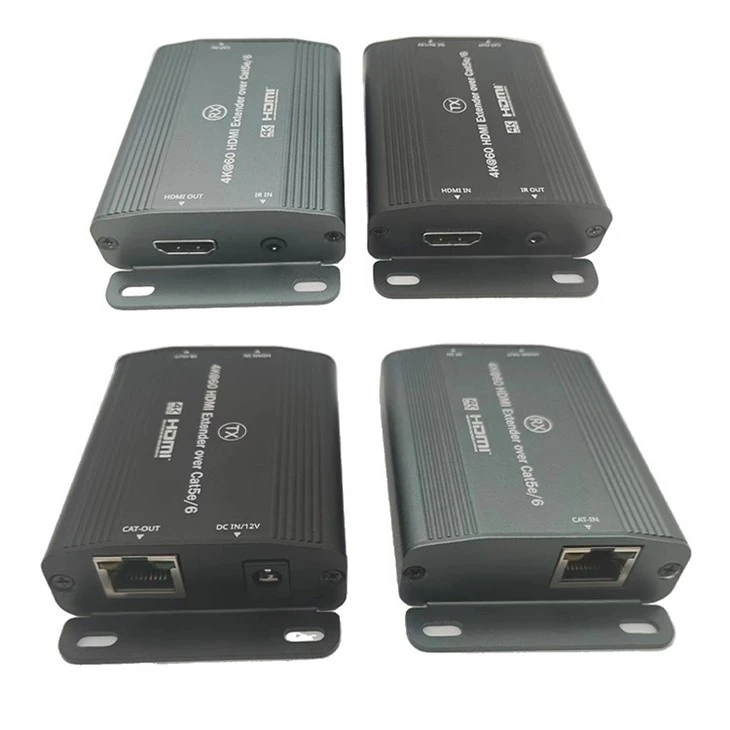

Prezante

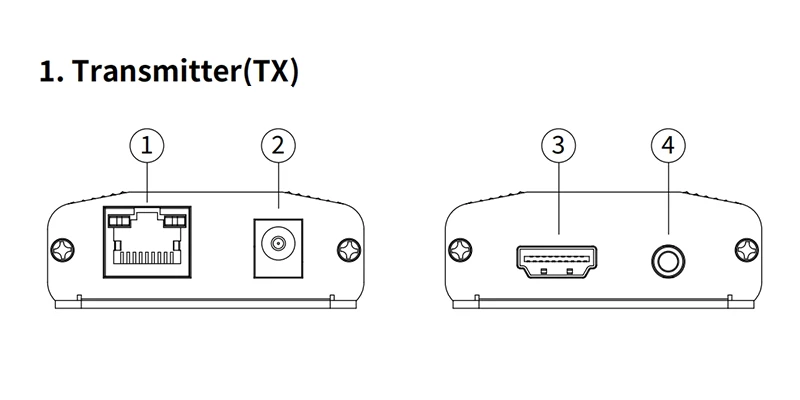

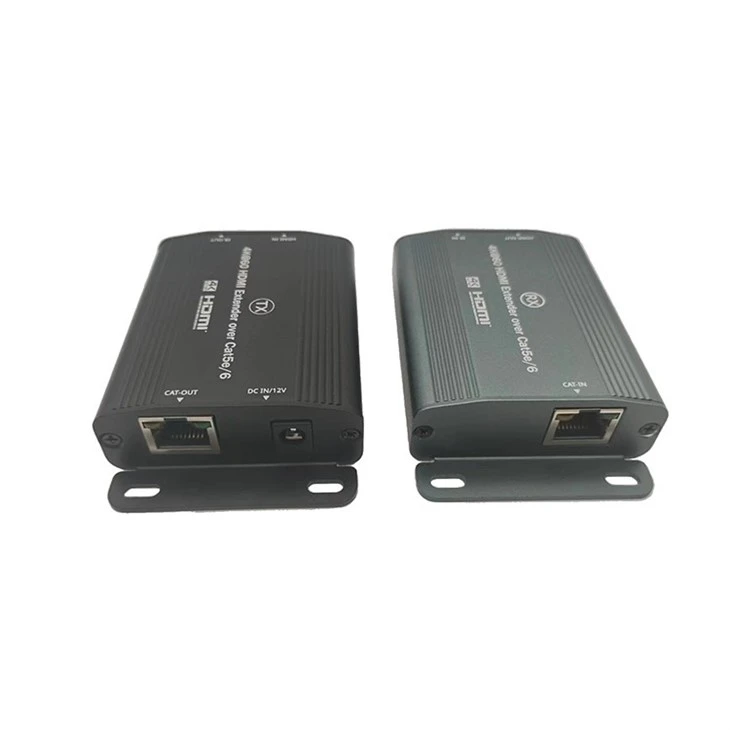

Transmetè (TX)

①Pò pwodiksyon RJ45: Konekte inite prensipal transmetè (TX) ak reseptè (RX) ak yon kab rezo.

②Pò D' pouvwa: Mete estanda DC12V/lA pouvwa adaptè ki enkli nan pwodwi sa a, oswa lòt estanda pouvwa adaptè ki satisfè egzijans vòltaj nominale.

③HDMl pò D ': Konekte sous siyal mainlunit la ak la
inite prensipal transmetè (TX) lè l sèvi avèk yon kab HDMl.

④Enfrawouj transmetè ekstansyon kab priz: Mete kab ekstansyon enfrawouj transmetè a bay ak pwodwi sa a epi mete transmetè enfrawouj la pi pre ke posib nan aparèy k ap resevwa a pou retransmèt siyal enfrawouj ki soti nan reseptè a.

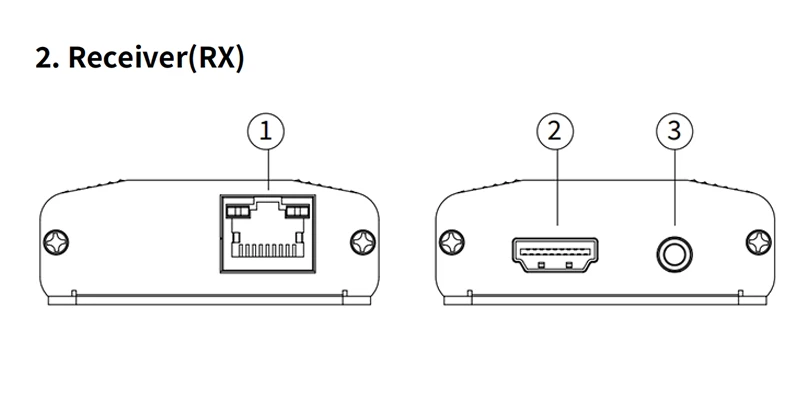

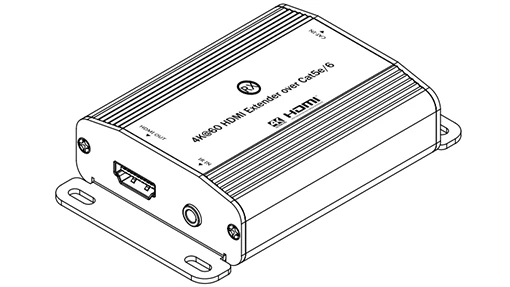

Reseptè (RX)

①Pò D' RJ45: Konekte inite prensipal transmetè (TX) ak reseptè (RX) ak yon kab rezo.

②HDMlinput pò: Itilize yon kab HDMl pou konekte aparèy ekspozisyon an ak inite prensipal reseptè a (RX).

③Enfrawouj reseptè ekstansyon kòd priz: ploge nan ki enkli enfrawouj reseptè ekstansyon kòd la epi sèvi ak kontwòl remote la nan seri reseptè enfrawouj la.

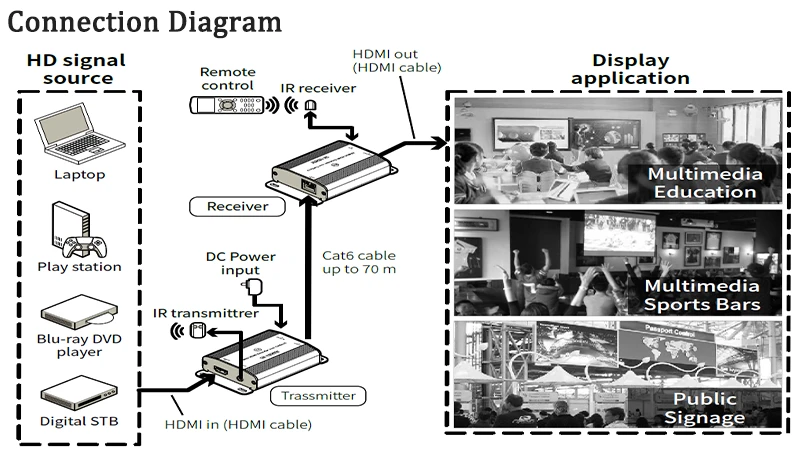

Enstalasyon ak Koneksyon

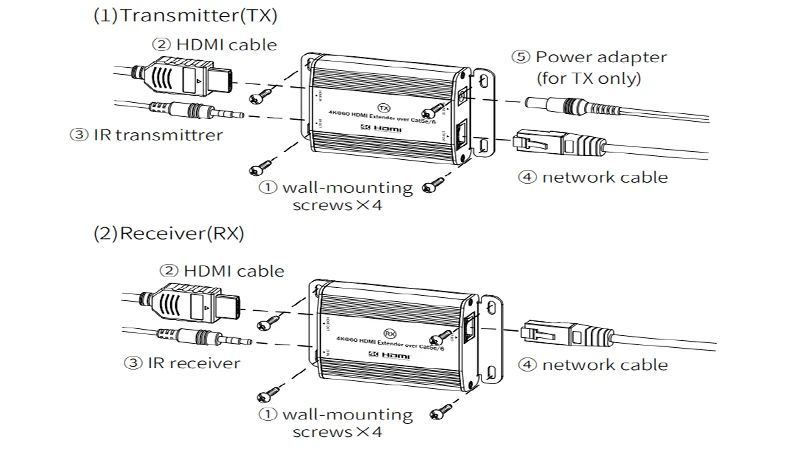

Enstriksyon koneksyon:

①Sèvi ak câbles HDMl pou konekte aparèy sous siyal la ak transmèt la. ter (TX), ak aparèy ekspozisyon an nan inite prensipal la reseptè (RX).

②Sèvi ak yon kab rezo estanda ak CAT5e/6 (UTP/STP) ki pa pwoteje oswa ki pwoteje ak fil elektrik paralèl pou konekte inite prensipal transmetè (TX) ak inite prensipal reseptè (RX).

③Konekte kòd pouvwa a pou kòmanse ak opere otomatikman

Enstriksyon pou kontwole enfrawouj:

①Konekte kab ekstansyon emeteur enfrawouj la nan jack lR OUT sou transmetè a (TX) ak kab ekstansyon reseptè enfrawouj la nan lR INiack sou reseptè a (RX).

②Li ta dwe mete tèt emetteur enfrawouj nan kab ekstansyon an otank posib nan fenèt la k ap resevwa enfrawouj nan aparèy la sous siyal.

③Sèvi ak kontwòl remote enfrawouj aparèy sous siyal la pou vize tèt reseptè enfrawouj ki te konekte kòrèkteman ak reseptè a (RX) pou chwazi chanèl adistans epi kontwole tras lèktur.

K: ekran televizyon ekspozisyon anòmal, tranbleman, ak son se
begeye.

A: (1) Tcheke si kab rezo a byen fiks epi longè a se nan seri yo pèmèt.

(2) Etenn epi sou fen TX.

K: Limyè zoranj sou konektè RJ45 nan fen RX reseptè a pa limen.

A: (1) Tcheke si kab rezo a se yon kab rezo estanda ak koneksyon paralèl sou tou de bout.

(2) Tcheke si opinyon siyal HDMl sou fen TX a nòmal.

(3) Etenn epi sou fen TX.

K: Limyè zoranj sou konektè RJ45 nan fen RX reseptè a ap flache, men pa gen okenn rezilta imaj.

A: (1) Tcheke si ekspozisyon an sipòte mòd siyal HDMl aktyèl la.

(2) Tcheke si kab HDMl la ak ekspozisyon an byen fikse.

(3) Eseye dekonekte kab rezo a ankò, oswa koupe pouvwa ak sou fen TX la.
